Listwa zaciskowa, zac. podwójne PAKL 160S 12x 4-6mm2 czarna 054438 | 05103964 PROTEC.class

Opis i Kluczowe Cechy

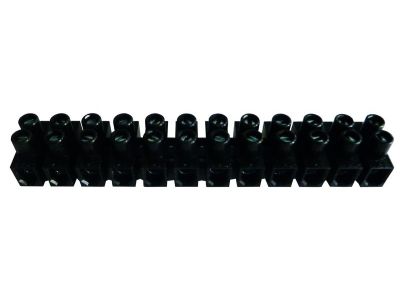

Listwa zaciskowa PAKL 160S marki PROTEC to profesjonalne rozwiązanie przeznaczone do łączenia przewodów w instalacjach elektroenergetycznych. Produkt charakteryzuje się konstrukcją 12-biegunową, gdzie każdy biegun został wyposażony w dwa zaciski śrubowe. Takie rozwiązanie pozwala na pewne i stabilne mostkowanie lub rozdzielanie potencjałów w obrębie jednego punktu styku. Korpus izolacyjny wykonany z wysokiej jakości polipropylenu zapewnia doskonałe właściwości dielektryczne oraz mechaniczną trwałość. Materiał ten jest całkowicie bezhalogenowy, co ma kluczowe znaczenie dla bezpieczeństwa przeciwpożarowego, gdyż w przypadku zapłonu nie wydziela toksycznych gazów korozyjnych.

• Przekrój znamionowy: Możliwość przyłączenia przewodów o przekroju od 4 mm² do 6 mm² gwarantuje wszechstronność w typowych instalacjach niskiego napięcia.
• Odporność termiczna: Maksymalna temperatura otoczenia wynosząca +110°C pozwala na pracę w wymagających warunkach, np. w pobliżu źródeł ciepła lub w mocno obciążonych rozdzielnicach.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem znamionowym 450 V zapewnia bezpieczną eksploatację w standardowych sieciach zasilających.
• Modułowość: Konstrukcja umożliwia łatwe odłączanie poszczególnych biegunów, co pozwala na dopasowanie długości listwy do konkretnych potrzeb montażowych bez użycia specjalistycznych narzędzi.
• Trwałość: Śruby zaciskowe wykonane ze stali gwarantują wysoki moment dokręcania i odporność na odkształcenia mechaniczne podczas montażu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Listwa spełnia wymagania normy DIN EN 60998-1, która określa ogólne wymagania dotyczące osprzętu połączeniowego do obwodów niskiego napięcia. Dodatkowo, zgodność z normą DIN EN 60998-2-1 precyzuje szczegółowe wymagania dla złączek z gwintowymi elementami zaciskowymi, co daje gwarancję niezawodności styku elektrycznego i bezpieczeństwa użytkowania przez długie lata.

Zastosowanie

Listwa PAKL 160S znajduje szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagana jest wysoka jakość połączeń przy zachowaniu kompaktowych wymiarów. Jest idealnym wyborem do:

• Łączenia przewodów w puszkach instalacyjnych natynkowych i podtynkowych.
• Montażu w szafach sterowniczych i rozdzielnicach jako element pomocniczy.
• Instalacji oświetleniowych, gdzie wymagana jest odporność na podwyższoną temperaturę pracy.
• Systemów automatyki budynkowej do porządkowania okablowania sygnałowego i zasilającego.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy listwy zaciskowej, należy przestrzegać poniższych zaleceń:

• Przed wprowadzeniem przewodu do zacisku należy zdjąć izolację na odpowiedniej długości, tak aby miedź była w pełni objęta przez stalowy zacisk śrubowy.
• Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową.
• Należy zachować odpowiedni moment dokręcania śrub stalowych, aby zapewnić trwały styk elektryczny bez ryzyka zerwania gwintu.
• Dzięki możliwości łatwego dzielenia listwy, można precyzyjnie dociąć potrzebną liczbę torów prądowych, co ułatwia organizację przestrzeni wewnątrz obudowy.

FAQ

1. Czy listwa jest odporna na promieniowanie UV?
Głównym materiałem jest polipropylen, który charakteryzuje się dobrą odpornością chemiczną, jednak w przypadku montażu zewnętrznego zaleca się umieszczenie listwy w puszce o odpowiednim stopniu ochrony IP.

2. Czy można stosować tę listwę w instalacjach o napięciu 400V?
Tak, napięcie znamionowe listwy wynosi 450 V, co pozwala na bezpieczne stosowanie jej w trójfazowych instalacjach niskiego napięcia (230/400V).

3. Co oznacza, że listwa jest bezhalogenowa?
Oznacza to, że materiał izolacyjny nie zawiera fluoru, chloru, bromu ani jodu. W trakcie pożaru listwa nie emituje gęstego dymu ani toksycznych gazów, co jest kluczowe dla bezpieczeństwa ludzi i ochrony urządzeń elektronicznych przed korozją.
