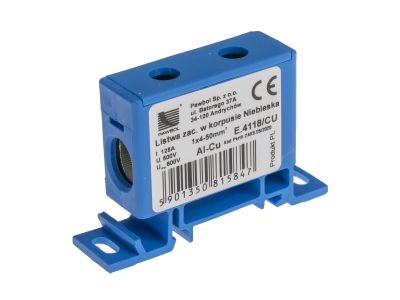

Listwa zaciskowa w korpusie 1x2,5-50 niebieska AL/CU | E.4118/CU Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa w korpusie o numerze katalogowym E.4118/CU to zaawansowane rozwiązanie elektroinstalacyjne od renomowanego producenta Pawbol, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się uniwersalnością materiałową, co oznacza, że zacisk jest przystosowany do bezpiecznego łączenia zarówno przewodów miedzianych (CU), jak i aluminiowych (AL). Szeroki zakres przekrojów znamionowych, obejmujący przedział od 2,5 mm² do 50 mm², pozwala na elastyczne dopasowanie do różnych obciążeń prądowych w rozdzielnicach niskiego napięcia.

• Solidny korpus: Wykonany z wysokiej jakości tworzywa izolacyjnego w kolorze niebieskim, co ułatwia identyfikację toru neutralnego (N) w instalacjach trójfazowych.
• Wielomateriałowość: Specjalna konstrukcja zacisku eliminuje zjawisko korozji elektrochemicznej na styku różnych metali, co jest kluczowe przy stosowaniu kabli aluminiowych.
• Bezpieczeństwo: Stopień ochrony oraz konstrukcja korpusu minimalizują ryzyko przypadkowego dotknięcia części pod napięciem.
• Trwałość: Odporność na wysokie temperatury i stabilność mechaniczna gwarantują długowieczność instalacji nawet przy pełnym obciążeniu znamionowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Listwa spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność w przemysłowych aparaturach rozdzielczych i sterowniczych. Zastosowane materiały izolacyjne są samogasnące i wolne od halogenów, co wpisuje się w nowoczesne standardy bezpieczeństwa przeciwpożarowego budynków użyteczności publicznej oraz zakładów przemysłowych.

Zastosowanie

Listwa zaciskowa Pawbol E.4118/CU znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest idealnym komponentem do:

• Budowy rozdzielnic głównych i oddziałowych, gdzie wymagane jest pewne połączenie przewodów o dużych przekrojach.
• Tworzenia punktów rozdziału potencjału neutralnego w szafach sterowniczych.
• Modernizacji istniejących instalacji, gdzie zachodzi konieczność przejścia z okablowania aluminiowego na miedziane.
• Systemów zasilania awaryjnego i przemysłowych układów napędowych, wymagających stabilnych parametrów styku.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do bezawaryjnej pracy instalacji. Listwa jest przystosowana do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz obudowy. Podczas montażu należy zwrócić uwagę na:

• Przygotowanie przewodu: Odizolowanie końcówki na odpowiedniej długości oraz, w przypadku przewodów aluminiowych, usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej.
• Moment dokręcania: Należy użyć klucza dynamometrycznego, aby zapewnić docisk zgodny z zaleceniami producenta, co zapobiega przegrzewaniu się styku.
• Prowadzenie kabli: Unikanie naprężeń mechanicznych działających bezpośrednio na zacisk, co mogłoby osłabić stabilność połączenia w czasie.

FAQ

• Czy listwa może być stosowana z przewodami typu linka? Tak, jednak zaleca się stosowanie odpowiednich tulejek zaciskowych, aby zapewnić optymalną powierzchnię styku i zapobiec przecinaniu pojedynczych drucików przez śrubę dociskową.
• Dlaczego korpus jest niebieski? Kolor niebieski jest standardem oznaczania torów neutralnych (N), co znacząco podnosi przejrzystość instalacji i ułatwia prace serwisowe.
• Czy listwa nadaje się do pracy w trudnych warunkach środowiskowych? Listwa jest przeznaczona do pracy wewnątrz obudów i rozdzielnic. W przypadku montażu zewnętrznego należy zapewnić odpowiednią klasę szczelności obudowy zewnętrznej (IP).
