Listwa zaciskowa ochronna LZOG-8P, zielona | 49.208 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

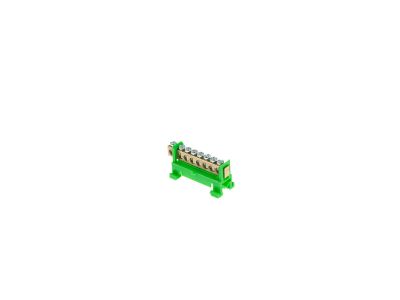

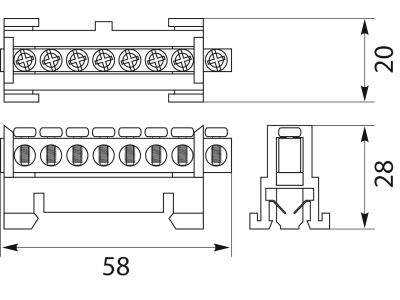

Listwa zaciskowa ochronna LZOG-8P (symbol 49.208) w kolorze zielonym przeznaczona jest do podłączania przewodów ochronnych N oraz PE w rozdzielnicach elektrycznych. Wykonana w kompaktowej obudowie o wymiarach 58×20×28 mm, montowana na szynie TH35. Dzięki 8 biegunom umożliwia przyłączenie do 8 przewodów, co upraszcza organizację połączeń ochronnych w instalacji.

• 8 biegunów (8P): Pozwala na podłączenie do ośmiu przewodów neutralnych lub ochronnych w jednym punkcie, redukując liczbę potrzebnych listew i oszczędzając miejsce w rozdzielnicy.
• Montaż na szynie TH35: Szybki i stabilny montaż na standardowej szynie montażowej – bez użycia narzędzi, zgodnie z powszechną praktyką w rozdzielnicach modułowych.
• Kolor zielony: Jednoznaczna identyfikacja listwy jako dedykowanej do przewodów ochronnych (PE/N) zgodnie z przyjętymi konwencjami kolorystycznymi.
• Kompaktowe wymiary (58×20×28 mm): Zajmuje minimalną przestrzeń na szynie, ułatwiając aranżację wnętrza rozdzielnicy nawet przy dużej liczbie aparatów.
• Waga netto 0,26 kg: Lekka konstrukcja nie obciąża szyny TH35, co zapewnia stabilność całego zestawu.

Zgodność z Normami

Listwa zaciskowa ochronna LZOG-8P przeznaczona jest do stosowania w instalacjach elektrycznych niskiego napięcia i spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Montaż należy wykonać zgodnie z obowiązującymi przepisami i wytycznymi producenta.

Zastosowanie

Listwa LZOG-8P znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane przyłączenie przewodów neutralnych i ochronnych w rozdzielnicach modułowych.

• Podłączanie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Organizacja połączeń neutralnych N w obwodach zasilania 1-fazowego i 3-fazowego.
• Tworzenie złączy wyrównawczych w instalacjach zagrożonych przepięciami.
• Stosowanie w rozdzielnicach sterowniczych i automatyce budynkowej jako punkt przyłączenia przewodów powrotnych z odbiorników.

Wskazówki Montażowe

Montaż listwy zaciskowej ochronnej LZOG-8P może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Listwę montuje się na szynie TH35 przez zatrzaśnięcie; demontaż odbywa się za pomocą wkrętaka. Przekrój podłączanych przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy listwa LZOG-8P jest przeznaczona zarówno do przewodu N, jak i PE? Tak, listwa w kolorze zielonym standardowo służy do podłączania przewodów ochronnych (PE) oraz neutralnych (N) w instalacjach, gdzie kolor zielony oznacza funkcję ochronną. Zawsze należy stosować się do oznaczeń w danej rozdzielnicy.
• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć? W dostarczonych danych nie podano maksymalnego przekroju. Zalecamy zapoznanie się z kartą katalogową producenta lub oznaczeniami na obudowie listwy przed podłączeniem.
• Czy listwa nadaje się do montażu w rozdzielnicach modułowych o stopniu ochrony IP20? Tak, listwa LZOG-8P przeznaczona jest do montażu wewnątrz rozdzielnic. Standardowo aparatura zamontowana w rozdzielnicy ma stopień ochrony IP20, co odpowiada ochronie przed ciałami stałymi o średnicy ≥12,5 mm. Nie należy montować jej w miejscach narażonych na wilgoć lub kurz bez dodatkowej obudowy.
