Listwa zaciskowa ochronna LZOG-14P, zielona | 49.204 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Listwa zaciskowa ochronna LZOG-14P (symbol 49.204) przeznaczona jest do przyłączania przewodów ochronnych (PE) w rozdzielnicach i szafach sterowniczych. Wyróżnia się kompaktowymi wymiarami 97×20×28 mm, co ułatwia oszczędność miejsca na szynie montażowej. Zielona kolorystyka zgodnie z branżowym oznaczeniem przewodów ochronnych ułatwia szybką identyfikację i zmniejsza ryzyko pomyłek podczas instalacji.

• Symbol 49.204 (LZOG-14P): model wyposażony w 14 przyłączy ochronnych (PE) – umożliwia podłączenie wielu przewodów w jednym punkcie, co upraszcza okablowanie i poprawia przejrzystość instalacji.
• Montaż na szynę TH35 (DIN): szybkie i pewne mocowanie w standardowych rozdzielnicach modułowych – bez potrzeby dodatkowych narzędzi.

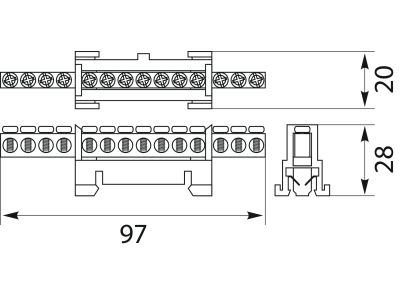

• Wymiary 97×20×28 mm: niewielka powierzchnia zajmowana na szynie pozwala na gęste rozmieszczenie aparatury i zwiększa możliwości projektowe.
• Kolor zielony (PE): jednoznaczne oznaczenie wizualne zgodne z przyjętymi standardami kolorystycznymi instalacji ochronnych – minimalizuje ryzyko pomyłek.
• Waga 0,04 kg: lekka konstrukcja nie obciąża szyny montażowej, co ułatwia transport i instalację.

Zgodność z Normami

Listwa zaciskowa ochronna LZOG-14P została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury modułowej. Produkt posiada oznaczenie CE, potwierdzające zgodność z wymogami Dyrektyw Unii Europejskiej.

Zastosowanie

Listwa przeznaczona jest do tworzenia bezpiecznych punktów przyłączeniowych przewodów ochronnych w instalacjach elektrycznych. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Łączenie przewodów ochronnych (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Wykonywanie połączeń wyrównawczych w szafach sterowniczych i automatyce.
• Organizacja punktów uziemienia w instalacjach fotowoltaicznych, systemach alarmowych i telekomunikacyjnych.
• Łatwa rozbudowa instalacji – możliwość dokładania kolejnych listew na tej samej szynie.

Wskazówki Montażowe

Montaż listwy zaciskowej ochronnej może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Listwę należy zamocować na szynie TH35 (DIN) poprzez zatrzaśnięcie mechanizmu montażowego. Przekrój podłączanych przewodów oraz moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN-HD 60364). Po zakończeniu instalacji sprawdź poprawność połączeń i ciągłość przewodów ochronnych.

FAQ

• Jaki jest kolor listwy? Listwa ma kolor zielony (oznaczenie PE), co ułatwia identyfikację jako elementu obwodu ochronnego.
• Ile zacisków ma model LZOG-14P? Symbol LZOG-14P wskazuje na 14 przyłączy ochronnych (PE) – każdy zacisk umożliwia podłączenie jednego przewodu.
• Czy listwę można zamontować na szynie innej niż TH35? Konstrukcja listwy jest przystosowana wyłącznie do montażu na szynie TH35 (DIN) zgodnie ze standardem dla aparatury modułowej.
