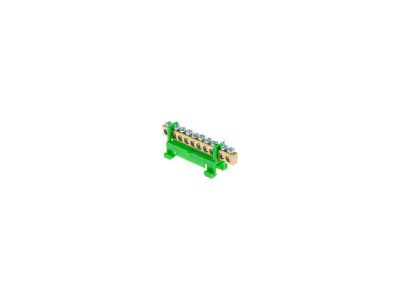

Listwa zaciskowa ochronna LZOG-10P, zielona | 49.201 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

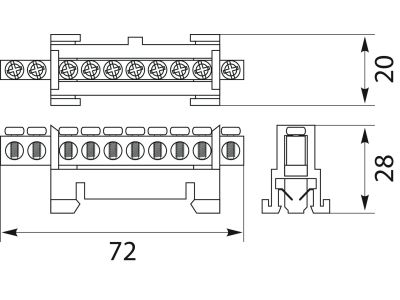

Listwa zaciskowa ochronna LZOG-10P (symbol 49.201) w kolorze zielonym to komponent przeznaczony do bezpiecznego łączenia przewodów ochronnych i neutralnych w rozdzielnicach. Dzięki wymiarom 72×20×28 mm oraz montażowi na szynę TH35 zajmuje minimalną ilość miejsca, ułatwiając uporządkowane prowadzenie instalacji.

• Długość 72 mm: kompaktowa budowa pozwala na montaż w ciasnych rozdzielnicach bez utraty funkcjonalności.
• Szerokość 20 mm: zajmuje mało miejsca na szynie TH35, pozostawiając przestrzeń dla innych aparatów.
• Wysokość 28 mm: niski profil ułatwia prowadzenie przewodów i zapewnia przejrzysty układ połączeń.
• Kolor zielony: jednoznacznie oznacza przeznaczenie do przewodów ochronnych PE, co zwiększa bezpieczeństwo identyfikacji podczas montażu i serwisu.
• Waga 0,032 kg: lekka konstrukcja nie obciąża szyny DIN, a jednocześnie zachowuje wytrzymałość mechaniczną.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości dla aparatury instalacyjnej.

Zastosowanie

Listwa zaciskowa ochronna LZOG-10P znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagane jest bezpieczne łączenie przewodów ochronnych i neutralnych. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Łączenie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów neutralnych N w układach sieci TN‑C, TN‑S, TN‑C‑S.
• Tworzenie przejrzystych i łatwych w diagnostyce punktów rozdziału ochrony i neutrali.
• Instalacje wymagające szybkiego i pewnego okablowania na szynie TH35 bez użycia narzędzi skrawających.

Wskazówki Montażowe

Montaż listwy zaciskowej LZOG-10P powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Listwę montuje się na szynie TH35, zatrzaskując ją z wyczuwalnym kliknięciem. Przekrój przewodów dobierz zgodnie z obciążalnością i normami instalacyjnymi. Moment dokręcania śrub zacisków należy sprawdzić w dokumentacji producenta, aby uniknąć uszkodzenia izolacji lub poluzowania połączenia.

FAQ

• Czy listwa LZOG-10P nadaje się zarówno do przewodów PE, jak i N? Tak, producent oznacza ją jako ochronną dla N i PE. Zielony kolor wskazuje na przeznaczenie do przewodów ochronnych, jednak może być stosowana również do neutrali (zgodnie z przeznaczeniem opisanym w dokumentacji).
• Jaki jest stopień ochrony listwy? W dostępnych danych nie podano konkretnego stopnia IP. Standardowo aparatura montowana wewnątrz rozdzielnic posiada ochronę przed dotykiem IP20, co jest typowe dla tego typu listew zaciskowych.
• Czy listwę można zamontować na szynie DIN innych producentów? Tak, listwa jest przystosowana do montażu na szynie TH35 (DIN 35 mm) zgodnej z normą IEC/EN 60715, co zapewnia kompatybilność z większością rozdzielnic dostępnych na rynku.
