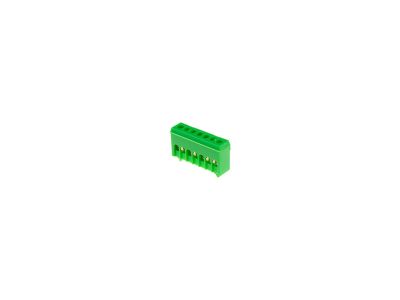

Listwa zaciskowa LZG-7P, zielona | 49.107 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Listwa zaciskowa LZG-7P (symbol 49.107) w kolorze zielonym to izolowana listwa przeznaczona do montażu na szynie TH35, służąca do łączenia przewodów neutralnych (N) oraz ochronnych (PE) w rozdzielnicach elektrycznych. Jej kompaktowe wymiary – długość 50 mm, szerokość 14 mm, wysokość 31 mm – ułatwiają instalację nawet w ciasnych szafkach, a zielona barwa ułatwia identyfikację funkcji PE.

• Szerokość 14 mm: oszczędność miejsca na szynie DIN przy zachowaniu pełnej funkcjonalności przyłączeniowej.
• Montaż na szynę TH35: szybki i stabilny montaż w standardowych rozdzielnicach modułowych.
• Izolowana konstrukcja: bezpieczna eksploatacja w warunkach normalnych – brak ryzyka przypadkowego zwarcia z sąsiednimi elementami.
• Kolor zielony: jednoznaczne oznaczenie funkcji ochronnej (PE) zgodnie z przyjętymi standardami kolorystycznymi.

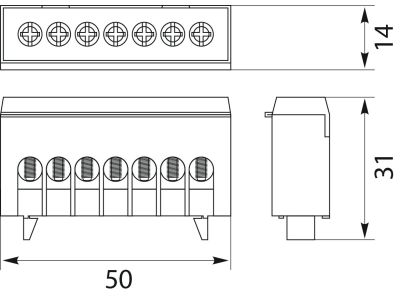

• Kompaktowe wymiary (50x14x31 mm): łatwość instalacji i przejrzysty układ przewodów w rozdzielnicy.

Zgodność z Normami

Listwa zaciskowa LZG-7P została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Listwa zaciskowa LZG-7P znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne łączenie przewodów neutralnych i ochronnych w instalacjach elektrycznych.

• Tworzenie punktów rozdzielczych przewodów N i PE w rozdzielnicach głównych i podrozdzielnicach.
• Instalacje w budynkach mieszkalnych, użyteczności publicznej oraz przemysłowych – jako element systemu połączeń wyrównawczych.
• Modernizacje i rozbudowy istniejących rozdzielnic – łatwe dodawanie kolejnych zacisków N/PE.
• Prace serwisowe i montażowe wykonywane przez instalatorów z uprawnieniami SEP.

Wskazówki Montażowe

Montaż listwy zaciskowej LZG-7P może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Listwę montuje się bezpośrednio na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przyłączanych przewodów należy dobrać do prądu obciążenia obwodu. Moment dokręcania śrub zacisków powinien być zgodny z dokumentacją producenta, aby zapewnić trwałe i niskorezystancyjne połączenie.

FAQ

• Czy listwa LZG-7P nadaje się zarówno do przewodów N, jak i PE? Tak, listwa jest przeznaczona do łączenia przewodów neutralnych i ochronnych. Jej zielona barwa sugeruje przede wszystkim zastosowanie do PE, ale może być używana również dla N (np. w rozdzielnicach z oddzielnymi listwami koloru niebieskiego i zielonego).
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? W dostarczonych danych nie podano maksymalnego przekroju. Dobór przewodu należy przeprowadzić zgodnie z obciążalnością prądową i wymaganiami norm – zaleca się stosowanie przewodów o przekroju dostosowanym do zabezpieczenia obwodu.
• Czy listwę można montować w rozdzielnicach zewnętrznych? Listwa LZG-7P jest przeznaczona do montażu wewnątrz rozdzielnic w suchych pomieszczeniach. W danych nie podano stopnia ochrony IP – dla instalacji zewnętrznych należy stosować osłony o odpowiedniej szczelności.
