Listwa zaciskowa LZG-12P, zielona | 49.102 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

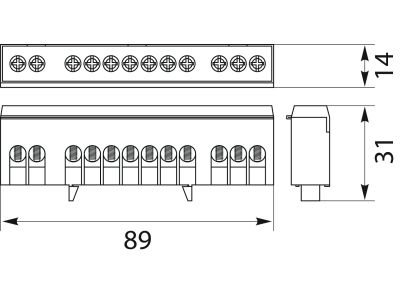

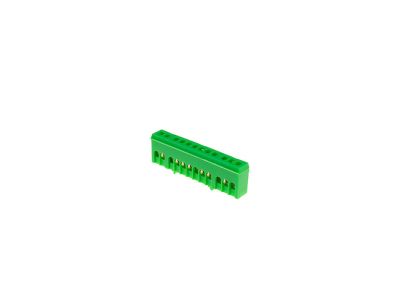

Listwa zaciskowa LZG-12P (nr katalogowy 49.102) to izolowana listwa przystosowana do montażu na szynie TH35, przeznaczona do przyłączania przewodów neutralnych (N) i ochronnych (PE) w rozdzielnicach elektrycznych. Kompaktowe wymiary (długość 89 mm, szerokość 14 mm, wysokość 31 mm) oraz kolor zielony ułatwiają identyfikację w rozdzielnicy.

• Montaż na szynę TH35: Szybkie i pewne mocowanie w standardowej szynie montażowej, co usprawnia instalację w rozdzielnicach.
• Izolowana konstrukcja: Zapewnia bezpieczne prowadzenie przewodów neutralnych i ochronnych, zmniejszając ryzyko przypadkowego zwarcia.
• Przeznaczenie dla N i PE: Dedykowana do przyłączania przewodów neutralnych i ochronnych, co ułatwia spełnienie wymogów zabezpieczeń przeciwporażeniowych.
• Kompaktowe wymiary (89×14×31 mm): Oszczędność miejsca w rozdzielnicy, umożliwiająca gęstą zabudowę aparatury.
• Kolor zielony: Zgodny z konwencją oznaczania przewodów ochronnych, co wspiera szybką identyfikację podczas montażu i eksploatacji.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i wykonanie gwarantują bezpieczeństwo użytkowania w instalacjach niskiego napięcia zgodnie z dyrektywami Unii Europejskiej.

Zastosowanie

Listwa zaciskowa LZG-12P znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, przemysłowych i użyteczności publicznej, wszędzie tam gdzie wymagane jest pewne i czytelne przyłączenie przewodów neutralnych i ochronnych.

• Rozdzielnice główne i podrozdzielnice – przyłączanie przewodów N i PE z zachowaniem przejrzystości połączeń.
• Nowe instalacje elektryczne – szybkie i zgodne z normami prowadzenie obwodów ochronnych.
• Modernizacje i rozbudowa istniejących rozdzielnic – łatwe dodawanie punktów przyłączeniowych dla przewodów ochronnych.
• Systemy automatyki budynkowej – wykorzystanie jako punkty zbiorcze dla przewodów neutralnych w szafach sterowniczych.

Wskazówki Montażowe

Montaż listwy zaciskowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Listwę należy zatrzasnąć na szynie TH35 (DIN) tak, aby zablokowała się w sposób uniemożliwiający przypadkowe przesunięcie. Przewody powinny być podłączone z zachowaniem odpowiedniej siły dokręcenia – zalecamy stosowanie momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów należy dobrać do obciążenia obwodu, zwracając uwagę na maksymalne dopuszczalne wartości dla zastosowanych zacisków.

FAQ

• Czy listwa LZG-12P jest izolowana? Tak, listwa wykonana jest z materiału izolacyjnego, co zapewnia bezpieczeństwo podczas eksploatacji i ochronę przed przypadkowym dotykiem części będących pod napięciem.
• Jakie przewody można podłączyć do listwy zielonej? Listwę w kolorze zielonym przeznacza się przede wszystkim do przewodów ochronnych (PE), natomiast w tej wersji (LZG-12P) może być stosowana również do przewodów neutralnych (N) – w zależności od oznaczenia w rozdzielnicy.
• Jaki jest sposób montażu listwy na szynie? Listwa LZG-12P montowana jest przez zatrzaśnięcie na szynie TH35 – wystarczy wsunąć ją pod kątem a następnie docisnąć, aż zatrzaski zablokują się na krawędziach szyny.
