Listwa zaciskowa LZBTH-8p, niebieska | 49.318 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

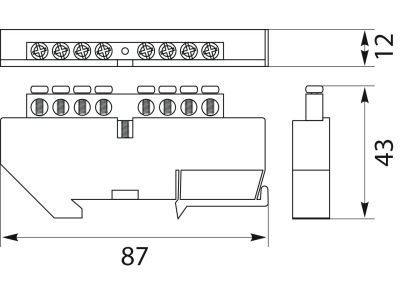

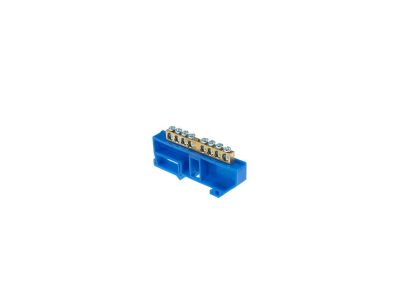

Listwa zaciskowa LZBTH-8P (symbol 49.318) w kolorze niebieskim przeznaczona jest do podłączenia przewodów neutralnych (N) i ochronnych (PE) w rozdzielnicach. Montowana na szynie TH35, charakteryzuje się kompaktowymi wymiarami: szerokość 12 mm, długość 86 mm, wysokość 43 mm. Dzięki 8 zaciskom przyłączeniowym umożliwia uporządkowane i bezpieczne prowadzenie obwodów.

• Przeznaczenie: Do przewodów neutralnych (N) i ochronnych (PE) – jednoznaczne oznaczenie kolorem niebieskim ułatwia identyfikację podczas montażu i serwisu.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowej rozdzielnicy modułowej bez dodatkowych narzędzi.
• Wymiary kompaktowe: Szerokość 12 mm, długość 86 mm, wysokość 43 mm – oszczędza miejsce w rozdzielnicy, pozwalając na gęste upakowanie aparatury.
• 8 zacisków przyłączeniowych: Umożliwia podłączenie wielu przewodów N i PE w jednej listwie, zapewniając porządek i przejrzystość w obwodach.
• Kolor niebieski: Zgodny z międzynarodowym oznaczeniem przewodu neutralnego – minimalizuje ryzyko pomyłki podczas instalacji i późniejszej eksploatacji.

Zgodność z Normami

Listwa zaciskowa LZBTH-8P jest zgodna z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkt przeznaczony do montażu w rozdzielnicach zgodnie z obowiązującymi przepisami elektrycznymi.

Zastosowanie

Listwa LZBTH-8P sprawdza się w każdej rozdzielnicy modułowej, gdzie wymagane jest bezpieczne i czytelne przyłączenie przewodów neutralnych i ochronnych.

• Jako listwa neutralna (N) w rozdzielnicach głównych i podrozdzielnicach.
• Jako listwa ochronna (PE) do łączenia przewodów uziemiających i wyrównawczych.
• W automatyce budynkowej i instalacjach przemysłowych do porządkowania obwodów sterowniczych.
• Do rozbudowy istniejących rozdzielnic – łatwe dodawanie nowych punktów przyłączeniowych N/PE.

Wskazówki Montażowe

Montaż listwy zaciskowej LZBTH-8P powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Listwę należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przyłączanych przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Do czego służy listwa LZBTH-8P? Listwa przeznaczona jest do przyłączenia przewodów neutralnych (N) i ochronnych (PE) w rozdzielnicach modułowych. Kolor niebieski jednoznacznie wskazuje na funkcję neutralną.
• Jaki jest stopień ochrony listwy? Producent nie podaje stopnia ochrony IP. Standardowo w rozdzielnicy zamkniętej aparatura modułowa ma IP20 od strony czołowej – wymagana jest odpowiednia obudowa.
• Ile przewodów można podłączyć do listwy? Listwa wyposażona jest w 8 zacisków. Maksymalny przekrój przewodu nie został określony w danych producenta – należy go dobrać zgodnie z obciążalnością prądową i przepisami.
