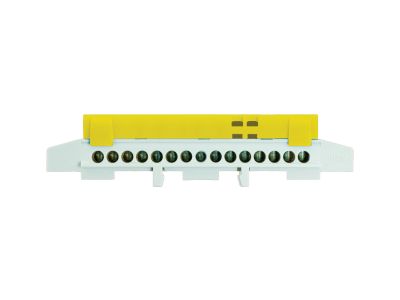

Listwa zaciskowa LZ 15/ż, 15x16mm2, montowana na szynie, IP20, żółta | E.4175 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa LZ 15/ż marki Pawbol, o numerze katalogowym E.4175, to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i uporządkowanym rozdziale potencjałów w rozdzielnicach elektrycznych. Produkt charakteryzuje się niską podstawą oraz konstrukcją dzieloną, co pozwala na optymalne wykorzystanie przestrzeni montażowej. Listwa została wyposażona w 15 punktów zaciskowych, z których każdy umożliwia przyłączenie przewodów o przekroju znamionowym do 16 mm². Zastosowanie tak dużego przekroju pozwala na stabilne przesyłanie energii przy zachowaniu minimalnej rezystancji styków, co jest kluczowe w instalacjach o większym obciążeniu prądowym. Żółty kolor obudowy ułatwia szybką identyfikację wizualną torów prądowych lub funkcyjnych wewnątrz szafy sterowniczej.

• Wysoka pojemność zacisków: Możliwość podłączenia do 15 przewodów o przekroju 16 mm² każdy.
• Kompaktowe wymiary: Gabaryty 135x33x19 mm pozwalają na montaż w miejscach o ograniczonej przestrzeni.
• Stopień ochrony IP20: Zapewnia podstawową ochronę przed dotykiem części pod napięciem przez palce.
• Trwała konstrukcja: Wykonana z wysokiej jakości tworzywa sztucznego odpornego na standardowe warunki pracy w przemyśle.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla osprzętu elektroinstalacyjnego. Spełnia wymagania dotyczące listew zaciskowych przeznaczonych do montażu na szynach nośnych, co gwarantuje pełną kompatybilność z systemami zabudowy modułowej. Materiały użyte do produkcji wykazują odpowiednią odporność termiczną oraz mechaniczną, co potwierdza certyfikacja producenta Pawbol, uznanego dostawcy rozwiązań dla elektrotechniki.

Zastosowanie

Listwa zaciskowa LZ 15/ż znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do budowy układów rozdzielczych w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Dzięki możliwości montażu na standardowej szynie montażowej (DIN), doskonale sprawdza się jako element mostkujący lub rozdzielający w szafach sterowniczych, tablicach licznikowych oraz skrzynkach bezpiecznikowych. Żółta kolorystyka jest często wykorzystywana do oznaczania specyficznych sekcji instalacji, co podnosi standardy bezpieczeństwa i ułatwia późniejsze prace serwisowe.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Listwę należy zatrzasnąć na standardowej szynie montażowej, upewniając się, że mechanizm mocujący trzyma stabilnie. Podczas podłączania przewodów o przekroju 16 mm², należy zwrócić szczególną uwagę na odpowiednie odizolowanie końcówek oraz zastosowanie właściwego momentu dokręcania śrub zaciskowych. Prawidłowy docisk gwarantuje trwałe połączenie elektryczne i zapobiega przegrzewaniu się styków pod obciążeniem. Niska podstawa listwy ułatwia prowadzenie przewodów pod komponentem, co sprzyja estetycznemu i przejrzystemu ułożeniu okablowania w korytkach grzebieniowych.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do listwy? Listwa została zaprojektowana do obsługi przewodów o przekroju znamionowym do 16 mm², co pozwala na pracę w obwodach o znacznym natężeniu prądu.
• Czy listwa jest sprzedawana pojedynczo? Standardowe opakowanie zbiorcze zawiera 5 sztuk produktu, co jest optymalnym rozwiązaniem przy realizacji większych projektów instalacyjnych.
• Czy listwa posiada stopień ochrony przed wilgocią? Produkt posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do pracy wewnątrz pomieszczeń, w miejscach suchych i osłoniętych przed bezpośrednim działaniem czynników atmosferycznych.
• Jakie są dokładne wymiary listwy? Wymiary zewnętrzne listwy to 135 mm długości, 33 mm szerokości oraz 19 mm wysokości.
