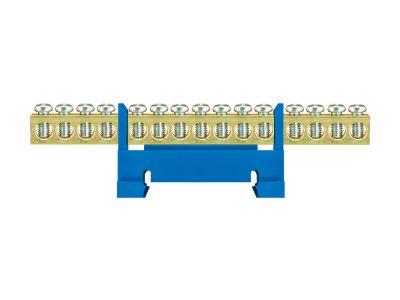

Listwa zaciskowa LZ 15/N, 15x16mm2, montowana na szynie, niebieska | E.4025 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa LZ 15/N marki Pawbol to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale potencjału neutralnego (N) w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się niską podstawą, co pozwala na znaczną oszczędność miejsca wewnątrz obudowy, zachowując przy tym pełną funkcjonalność i przejrzystość instalacji. Listwa została wykonana w kolorze niebieskim, co jest zgodne ze standardami identyfikacji torów neutralnych, ułatwiając szybką diagnostykę i serwisowanie układu.

• Wysoka wydajność prądowa: Listwa posiada 15 otworów zaciskowych, z których każdy umożliwia montaż przewodów o przekroju znamionowym do 16 mm². Pozwala to na stabilne przesyłanie energii przy większych obciążeniach prądowych bez ryzyka przegrzania styków.
• Kompaktowe wymiary: Precyzyjne wymiary zewnętrzne (52x105x29x23x6,5 mm) sprawiają, że element idealnie wpisuje się w nowoczesne, gęsto upakowane systemy automatyki i rozdziału energii.
• Konstrukcja dzielona: Specjalna budowa podstawy ułatwia montaż i pozwala na optymalne zarządzanie okablowaniem wewnątrz szafy sterowniczej.
• Trwałość materiałowa: Zastosowane materiały izolacyjne oraz mosiężne zaciski gwarantują długowieczność połączenia i odporność na korozję oraz zmęczenie materiału.

Zgodność z Normami

Produkt marki Pawbol został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Listwa spełnia wymagania bezpieczeństwa stawiane komponentom montowanym w rozdzielnicach elektrycznych, co potwierdza jej przydatność do zastosowań profesjonalnych i przemysłowych. Zastosowanie wysokiej jakości tworzyw sztucznych zapewnia odpowiednią wytrzymałość dielektryczną oraz odporność na prądy pełzające.

Zastosowanie

Listwa zaciskowa LZ 15/N znajduje szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagana jest wysoka niezawodność połączeń. Jest idealnym rozwiązaniem dla:

• Prefabrykacji rozdzielnic mieszkaniowych i przemysłowych jako szyna zbiorcza dla przewodów neutralnych.
• Systemów automatyki budynkowej, gdzie konieczne jest uporządkowanie dużej liczby obwodów.
• Modernizacji istniejących instalacji elektrycznych wymagających zwiększenia liczby punktów przyłączeniowych w ograniczonej przestrzeni.
• Szaf sterowniczych maszyn i urządzeń, zapewniając pewny styk elektryczny dla przewodów typu linka (z tulejką) oraz drut.

Wskazówki Montażowe

Montaż listwy LZ 15/N jest intuicyjny i szybki, co znacząco skraca czas prac instalacyjnych. Aby zapewnić najwyższy poziom bezpieczeństwa, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Listwa jest przystosowana do bezpośredniego zatrzaśnięcia na standardowej szynie montażowej DIN (TH35), co gwarantuje stabilne osadzenie mechaniczne.
• Przygotowanie przewodów: Przed umieszczeniem przewodu w zacisku należy zdjąć izolację na odpowiedniej długości. W przypadku przewodów typu linka, bezwzględnie zaleca się stosowanie tulejek zaciskowych, aby zapobiec rozwarstwieniu żył i zapewnić optymalną powierzchnię styku.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, używając wkrętaka o pasującym profilu, aby uniknąć uszkodzenia łba śruby lub zerwania gwintu, jednocześnie zapewniając trwały docisk mechaniczny.
• Organizacja: Dzięki niebieskiej obudowie, listwę należy dedykować wyłącznie dla torów neutralnych, co zapobiega pomyłkom podczas późniejszych prac konserwacyjnych.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do listwy? Listwa LZ 15/N umożliwia podłączenie przewodów o przekroju do 16 mm², co pozwala na obsługę obwodów o znacznym obciążeniu.
• Czy listwa nadaje się do montażu w małych rozdzielnicach natynkowych? Tak, dzięki niskiej podstawie i kompaktowym wymiarom (wysokość 29 mm), listwa doskonale mieści się nawet w płytkich obudowach.
• Ile sztuk znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach zawierających 10 sztuk listew zaciskowych.
• Czy listwa posiada certyfikację do pracy w polskiej sieci energetycznej? Tak, produkty Pawbol są w pełni zgodne z polskimi i europejskimi standardami bezpieczeństwa elektrycznego.
