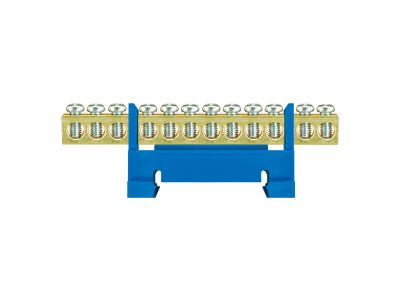

Listwa zaciskowa LZ 12/N, 12x16mm2, montowana na szynie, niebieska | E.4024 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa LZ 12/N marki Pawbol to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale potencjału neutralnego (N) w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się niską podstawą, co pozwala na znaczną oszczędność miejsca wewnątrz obudowy, zachowując przy tym pełną funkcjonalność i przejrzystość instalacji. Listwa została wykonana w kolorze niebieskim, co jest zgodne ze standardami identyfikacji torów neutralnych, ułatwiając prace serwisowe i montażowe.

• Wysoka wydajność prądowa: Listwa posiada 12 otworów zaciskowych, z których każdy umożliwia podłączenie przewodów o przekroju znamionowym do 16 mm². Pozwala to na stabilne przesyłanie energii przy większych obciążeniach prądowych bez ryzyka przegrzania styków.
• Kompaktowe wymiary: Precyzyjne wymiary zewnętrzne (52x85x29x23x6,5 mm) sprawiają, że element idealnie wpisuje się w nowoczesne systemy modułowe.
• Konstrukcja dzielona: Specjalna budowa podstawy ułatwia organizację okablowania i pozwala na optymalne rozmieszczenie przewodów wewnątrz rozdzielnicy.
• Trwałość materiałowa: Zastosowane tworzywa izolacyjne oraz metalowe elementy przewodzące gwarantują długowieczność i odporność na zmęczenie materiału.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany przez renomowaną firmę Pawbol, zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Listwa spełnia wymagania dotyczące osprzętu do łączenia obwodów niskiego napięcia, co potwierdza jej przydatność do zastosowań profesjonalnych w budownictwie mieszkaniowym oraz przemysłowym. Zastosowane materiały są odporne na wysokie temperatury i posiadają odpowiednie właściwości samogasnące.

Zastosowanie

Listwa zaciskowa LZ 12/N znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf sterowniczych. Jest dedykowana przede wszystkim do:

• Tworzenia punktów wspólnych dla przewodów neutralnych (N) w instalacjach trójfazowych i jednofazowych.
• Modernizacji istniejących tablic bezpiecznikowych, gdzie wymagana jest duża liczba punktów przyłączeniowych na ograniczonej przestrzeni.
• Systemów automatyki budynkowej, wymagających uporządkowanego prowadzenia torów prądowych.
• Zastosowań przemysłowych, gdzie liczy się pewność połączenia i odporność na drgania.

Wskazówki Montażowe

Montaż listwy LZ 12/N jest intuicyjny i szybki, co znacząco skraca czas prac instalacyjnych. Aby zapewnić najwyższy poziom bezpieczeństwa, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Listwa jest przystosowana do bezpośredniego zatrzaśnięcia na standardowej szynie montażowej DIN (TH35), co zapewnia stabilne osadzenie mechaniczne.
• Przygotowanie przewodów: Przed umieszczeniem przewodu w zacisku, należy zdjąć izolację na odpowiedniej długości. W przypadku przewodów typu linka, zaleca się stosowanie tulejek zaciskowych, aby zapobiec rozwarstwieniu żył.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, zapewniając trwały styk elektryczny, jednocześnie unikając zerwania gwintu lub zmiażdżenia miedzi.
• Weryfikacja: Po zakończeniu montażu należy przeprowadzić kontrolę wizualną oraz mechaniczną (poprzez lekkie pociągnięcie przewodu), aby upewnić się, że wszystkie połączenia są pewne.

FAQ

1. Czy listwa LZ 12/N może być używana do przewodów fazowych?
Choć technicznie jest to możliwe, niebieski kolor obudowy jest zarezerwowany dla toru neutralnego (N). Dla przewodów fazowych zaleca się stosowanie listew w kolorze czarnym, brązowym lub szarym, a dla ochronnych – zielono-żółtym.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Zaciski są przystosowane do przewodów o przekroju do 16 mm². Można w nich montować również mniejsze przekroje, dbając o odpowiednią siłę docisku śruby.

3. Ile sztuk znajduje się w opakowaniu zbiorczym?
Produkt dostarczany jest w opakowaniach zawierających 10 sztuk listew zaciskowych, co jest optymalnym rozwiązaniem dla firm elektroinstalacyjnych i hurtowni.
