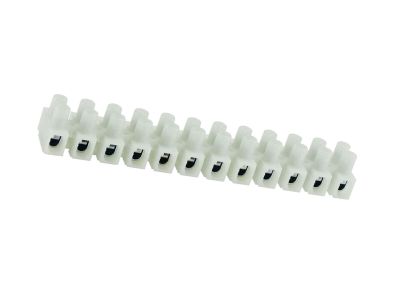

Listwa zaciskowa gwintowa termoplastyczna z podkładką, 10mm2, 12 torów | 89094110 Simet

Opis i Kluczowe Cechy

Termoplastyczna listwa zaciskowa gwintowa z podkładką, symbol 89094110, przeznaczona do łączenia przewodów o przekroju do 10 mm² w 12 niezależnych torach. Zastosowanie trwałego tworzywa termoplastycznego oraz podkładki pod wkręty zapewnia pewne i powtarzalne dokręcanie, co przekłada się na stabilne połączenie elektryczne w instalacjach rozdzielnicowych i szaf sterowniczych.

• Przekrój 10 mm²: umożliwia podłączenie przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających, bez ryzyka przegrzania złącza.
• 12 torów: oferuje wiele niezależnych punktów przyłączeniowych w jednej obudowie, co oszczędza miejsce na szynie i upraszcza okablowanie.
• Konstrukcja gwintowa z podkładką: gwarantuje wysoką siłę docisku i odporność na wibracje, minimalizując ryzyko poluzowania w czasie eksploatacji.
• Materiał termoplastyczny: zapewnia odporność na podwyższone temperatury i starzenie, wydłużając żywotność listwy w trudnych warunkach.
• Szeroka gama zastosowań: dedykowana do pracy w rozdzielnicach, szafach sterowniczych oraz puszkach przyłączeniowych, zgodna z typowymi wymaganiami instalacyjnymi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi, co gwarantuje bezpieczeństwo i niezawodność w typowych zastosowaniach elektroinstalacyjnych.

Zastosowanie

Listwa zaciskowa sprawdzi się wszędzie tam, gdzie wymagane jest pewne i uporządkowane połączenie wielu przewodów w jednym punkcie.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz przemysłowych.
• Okablowanie szaf sterowniczych w automatyce przemysłowej – dla pętli sygnałowych i zasilania sterowników.
• Punkty przyłączeniowe w instalacjach oświetleniowych, gniazd wtykowych i obwodów siłowych.
• Praca jako uniwersalny zacisk przy montażu aparatury modułowej na szynie DIN.

Wskazówki Montażowe

Montaż wykonywać wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Listwę należy mocować na szynie DIN TH35 (lub wkrętami przez otwory montażowe – zależnie od wersji). Przewody przed wprowadzeniem odizolować na długość odpowiednią do głębokości zacisku, a moment dokręcania śrub dobrać zgodnie z zaleceniami producenta (zwykle 0,5–0,8 Nm dla przekroju do 10 mm²). Przekrój przewodu musi odpowiadać obciążeniu prądowemu danego toru.

FAQ

• Czy listwa ma podświetlenie LED? Nie, model 89094110 to standardowa listwa zaciskowa gwintowa bez elementów sygnalizacyjnych.
• Jaki stopień ochrony IP ma ten produkt? Producent nie deklaruje konkretnej klasy IP dla samej listwy – wymagany stopień ochrony zapewnia obudowa (rozdzielnica, puszka), w której jest montowana.
• Czy listwa nadaje się do przewodów linkowych? Tak, gwintowane zaciski z podkładką umożliwiają pewne połączenie zarówno przewodów litych, jak i linkowych (zaleca się stosowanie tulejek kablowych dla przewodów cienkodrutowych).
