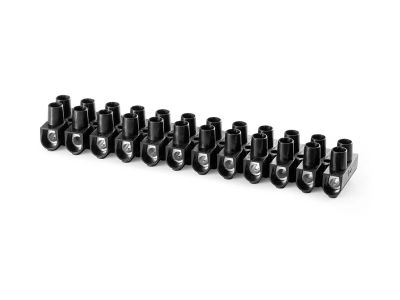

Listwa zaciskowa gwintowa termoplastyczna, 10,0 mm2, 12 torów, bezhalogenowy poliamid PA6, T85 C | 22512217 Simet

Opis i Kluczowe Cechy

Listwa zaciskowa gwintowa o symbolu 22512217 to profesjonalne rozwiązanie do łączenia przewodów w instalacjach elektrycznych i automatyce. Wykonana z bezhalogenowego poliamidu PA6, zapewnia odporność termiczną do T85°C, co przekłada się na bezpieczeństwo pożarowe i długotrwałą niezawodność połączeń. Przekrój przyłączeniowy 10,0 mm² umożliwia obsługę przewodów o znacznym przekroju, a 12 torów pozwala na uporządkowane prowadzenie wielu obwodów w jednej szynie.

• Przekrój przyłączeniowy 10,0 mm²: Umożliwia bezpieczne łączenie przewodów o dużym przekroju, odpowiednich do obwodów o podwyższonym obciążeniu prądowym.
• 12 torów (biegunów): Zapewnia elastyczność konfiguracji – w jednej listwie można zakończyć lub rozgałęzić nawet 12 niezależnych obwodów.
• Materiał – bezhalogenowy poliamid PA6: W razie pożaru nie emituje toksycznych gazów halogenowych, zwiększając bezpieczeństwo ludzi i sprzętu.
• Temperatura pracy T85°C: Gwarantuje stabilną izolację i wytrzymałość mechaniczną w podwyższonych temperaturach otoczenia (np. w rozdzielnicach wewnętrznych).
• Zaciski gwintowe (śrubowe): Zapewniają trwałe i powtarzalne połączenie przewodów, łatwe do wykonania standardowym narzędziem (wkrętakiem).

Zgodność z Normami

Listwa zaciskowa została zaprojektowana zgodnie z europejskimi wymogami bezpieczeństwa stosowanymi w aparaturze łączeniowej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Materiał bezhalogenowy spełnia wymagania norm dotyczących emisji gazów toksycznych w warunkach pożaru.

Zastosowanie

Listwa zaciskowa gwintowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i uporządkowane łączenie przewodów w szafach sterowniczych, rozdzielnicach oraz puszkach instalacyjnych.

• Rozdzielnice główne i podrozdzielnice – łączenie przewodów zasilających obwody odbiorcze.
• Szafy automatyki przemysłowej – wyprowadzenie sygnałów sterujących z przekaźników i styczników.
• Instalacje w budynkach użyteczności publicznej – bezpieczne połączenia w obwodach oświetlenia, gniazd wtyczkowych czy ogrzewania.
• Systemy sygnalizacji i alarmowe – łączenie przewodów czujek i elementów wykonawczych.

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej rozdzielnicy lub szafy sterowniczej. Listwę mocuje się na szynie montażowej TH35 (DIN) zgodnie z instrukcją producenta. Przewody należy odizolować na długość wynikającą z geometrii zacisku, a moment dokręcania śrub dostosować do przekroju przewodu (nie przekraczać maksymalnego momentu podanego w dokumentacji). Przekrój przewodu dobierz do prądu obciążenia – listwa 10,0 mm² obsługuje przewody o zbliżonym przekroju (zalecane: 1,5–10 mm² w zależności od konfiguracji). Po zakończeniu montażu sprawdź poprawność połączeń i dokręć wszystkie zaciski.

FAQ

• Czy listwa jest bezhalogenowa? Tak, korpus wykonano z bezhalogenowego poliamidu PA6, co oznacza brak emisji toksycznych gazów w przypadku pożaru.
• Jaka jest maksymalna temperatura otoczenia dla tej listwy? Dopuszczalna temperatura pracy wynosi T85°C (85 stopni Celsjusza), co pozwala na bezpieczne użytkowanie w typowych rozdzielnicach i szafach sterowniczych.
• Czy listwa ma oznaczenia dla poszczególnych torów? Standardowo listwy zaciskowe gwintowe nie posiadają fabrycznych oznaczeń – zaleca się samodzielne numerowanie lub opisanie torów zgodnie z projektem instalacji.
