Listwa zaciskowa gwintowa termoplast. 16 mm2, 12 torów LTF12-16.0 pomarańczowa | 21612108 Simet

Opis i Kluczowe Cechy

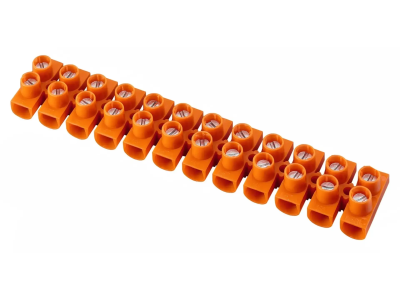

Listwa zaciskowa gwintowa LTF12-16.0 od renomowanego producenta SIMET to profesjonalne rozwiązanie przeznaczone do łączenia przewodów w instalacjach elektroenergetycznych. Produkt charakteryzuje się 12-torową konstrukcją, co pozwala na uporządkowane i bezpieczne rozdzielenie sygnałów lub zasilania w obrębie jednej obudowy. Wykonanie z wysokiej jakości tworzywa termoplastycznego zapewnia odpowiednią izolację oraz odporność na uszkodzenia mechaniczne.

• Wysoka obciążalność prądowa: Prąd znamionowy na poziomie 76 A pozwala na stosowanie listwy w obwodach o dużym obciążeniu, zapewniając stabilną pracę bez ryzyka przegrzania styków.
• Przekrój znamionowy: Możliwość podłączenia przewodów o przekroju znamionowym wynoszącym 16 mm² umożliwia efektywne przesyłanie energii w instalacjach przemysłowych i domowych.
• Napięcie znamionowe: Urządzenie zostało zaprojektowane do pracy pod napięciem znamionowym 400 V, co czyni je idealnym do standardowych sieci trójfazowych.
• Wyrazista kolorystyka: Pomarańczowy kolor obudowy ułatwia szybką identyfikację konkretnych sekcji instalacji, co jest kluczowe podczas prac serwisowych i konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Zastosowanie materiałów termoplastycznych o wysokiej wytrzymałości dielektrycznej gwarantuje, że listwa spełnia wymagania dotyczące izolacji elektrycznej. Precyzyjne zaciski gwintowe zapewniają trwały docisk przewodu, co minimalizuje rezystancję przejścia i zapobiega poluzowaniu się połączeń pod wpływem drgań, zgodnie z normami dotyczącymi osprzętu łączeniowego.

Zastosowanie

Listwa LTF12-16.0 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezastąpiona w:

• Rozdzielnicach elektrycznych i szafach sterowniczych, gdzie wymagane jest pewne połączenie przewodów o większych przekrojach.
• Puszkach instalacyjnych o odpowiednich wymiarach (szerokość zewnętrzna 22 mm), zapewniając estetyczne i bezpieczne wykończenie instalacji.
• Systemach automatyki przemysłowej do dystrybucji zasilania między komponentami wykonawczymi.
• Instalacjach budynkowych jako element łączący obwody siłowe.

Wskazówki Montażowe

Podczas montażu listwy zaciskowej SIMET należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Przygotowanie przewodów: Końcówki przewodów typu linka powinny być zakończone odpowiednimi tulejkami zaciskowymi, aby zapewnić pełny styk w zacisku gwintowym.
• Moment dokręcania: Należy użyć odpowiedniego wkrętaka, aby zapewnić optymalny moment dokręcania śrub, co zapobiegnie uszkodzeniu gwintu lub niedostatecznemu dociskowi żyły.
• Wymiary montażowe: Należy uwzględnić wysokość 153 mm oraz głębokość 22 mm przy planowaniu przestrzeni wewnątrz obudowy lub puszki.
• Separacja torów: W razie potrzeby listwę można łatwo dzielić na mniejsze odcinki, co pozwala na dopasowanie liczby torów do specyficznych wymagań danej aplikacji.

FAQ

1. Czy listwa może być stosowana w instalacjach zewnętrznych?
Listwa powinna być montowana wewnątrz obudów, rozdzielnic lub puszek instalacyjnych zapewniających odpowiedni stopień ochrony IP, dostosowany do warunków środowiskowych panujących w miejscu montażu.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Zaciski są przystosowane do przewodów o przekroju znamionowym do 16 mm². Użycie większych przekrojów może uniemożliwić prawidłowe osadzenie żyły w zacisku.

3. Czy kolor pomarańczowy ma znaczenie techniczne?
Kolor ułatwia organizację i kodowanie barwne instalacji (np. wyróżnienie obwodów specjalnych), jednak parametry elektryczne są identyczne jak w przypadku listew w innych kolorach z tej samej serii.
