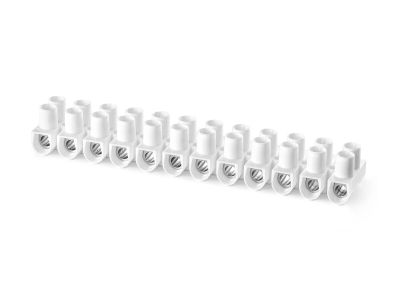

Listwa zaciskowa gwintowa termoplast. 16 mm2, 12 torów LTA12-16.0b biała | 22612216 Simet

Opis i Kluczowe Cechy

Listwa zaciskowa gwintowa LTA12-16.0b (symbol 22612216) to 12-torowe złącze o przekroju znamionowym 16 mm², wykonane z wytrzymałego tworzywa termoplastycznego w kolorze białym. Prąd znamionowy 57 A i napięcie znamionowe 400 V umożliwiają bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania połączeń. Kompaktowe wymiary (szer. 21 mm, wys. 141 mm, głęb. 21 mm) pozwalają na oszczędność miejsca w szafach sterowniczych.

• Prąd znamionowy 57 A: gwarantuje stabilną pracę w obwodach dużego obciążenia – idealne do rozdzielni głównych i podrozdzielni.
• Przekrój znamionowy 16 mm²: umożliwia podłączenie grubych przewodów miedzianych i aluminiowych, zapewniając niską rezystancję połączenia.
• 12 torów (zacisków): pozwala na uporządkowane prowadzenie wielu obwodów w jednej listwie – redukuje liczbę elementów w szafie.
• Napięcie znamionowe 400 V: zgodne z typowymi instalacjami trójfazowymi – bezpieczne do zastosowań przemysłowych i budynkowych.
• Materiał termoplastyczny: odporny na wysokie temperatury i starzenie – długa żywotność bez deformacji.

Zgodność z Normami

Listwa zaciskowa została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada oznakowanie CE. Produkt spełnia wymagania dotyczące izolacji i obciążalności prądowej dla złącz gwintowych stosowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Listwa LTA12-16.0b znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne, wielotorowe łączenie przewodów o przekroju do 16 mm² – zarówno w instalacjach przemysłowych, jak i budynkowych.

• Rozdzielnie główne i podrozdzielnie – jako punkt rozdziału zasilania na wiele obwodów odbiorczych.
• Szafy sterownicze i automatyka – do podłączania przekaźników, styczników, zasilaczy i innych elementów modułowych.
• Instalacje oświetleniowe i gniazd wtykowych – tam, gdzie wymagane jest przejście z przewodów o przekroju 16 mm² na mniejsze.
• Przyłącza maszyn i urządzeń – jako zaciski pośrednie między kablem przyłączeniowym a wewnętrzną instalacją maszyny.

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Listwę można zamontować na szynie DIN TH35 (jeśli konstrukcja to przewiduje) lub bezpośrednio w obudowie rozdzielnicy. Dokręcaj śruby momentem zalecanym przez producenta (szczegóły w dokumentacji technicznej). Przekrój podłączanego przewodu dobierz do wartości prądu znamionowego 57 A (min. 16 mm² przy odpowiedniej miedzianej żyłce). Po podłączeniu sprawdź poprawność dokręcenia wszystkich zacisków.

FAQ

• Z jakiego materiału wykonana jest listwa? Listwa jest wykonana z tworzywa termoplastycznego, co zapewnia wysoką wytrzymałość mechaniczną i izolacyjność elektryczną.
• Jaki maksymalny przekrój przewodu można podłączyć? Przekrój znamionowy listwy to 16 mm²; dopuszczalne jest podłączanie przewodów o nieco mniejszym przekroju, ale dla pełnej obciążalności 57 A zaleca się stosowanie przewodów 16 mm².
• Czy listwa nadaje się do prądu stałego? Tak, listwa może być stosowana w obwodach prądu stałego (DC) pod warunkiem, że napięcie DC nie przekracza 400 V, a prąd nie przekracza 57 A. Zawsze sprawdź dobór do konkretnej aplikacji.
