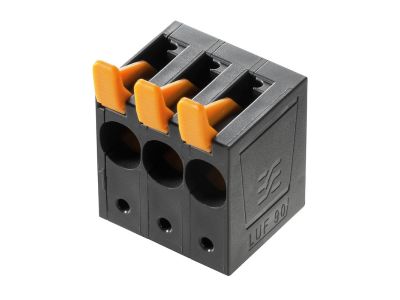

Listwa zaciskowa do płytek drukowanych LUF 10.00/05/90V 5.0SN BK BX | 2453720000 Weidmuller

Opis i Kluczowe Cechy

Listwa zaciskowa do płytek drukowanych oznaczona symbolem 2453720000 to komponent umożliwiający bezpieczne i trwałe łączenie przewodów w układach elektronicznych. Dzięki rozstawowi 10,00 mm oraz pięciu biegunom zapewnia elastyczność w projektowaniu płytek PCB. Napięcie znamionowe 90 V oraz przekrój przyłączeniowy 5,0 mm² sprawiają, że sprawdza się w aplikacjach wymagających pewnego kontaktu przy umiarkowanych obciążeniach. Czarna obudowa (BK) nadaje estetyczny wygląd i ułatwia oznaczenia w szafach sterowniczych.

• Rozstaw 10,00 mm: standardowy skok montażowy ułatwiający projektowanie ścieżek i rozmieszczenie na płytce drukowanej, co przyspiesza prototypowanie i produkcję.
• Liczba biegunów – 5: możliwość podłączenia pięciu niezależnych obwodów w jednej listwie, oszczędność miejsca na PCB i uproszczenie okablowania.
• Napięcie znamionowe 90 V: odpowiednie dla obwodów niskiego napięcia, sterowania i sygnalizacji, zapewniające bezpieczną izolację w typowych zastosowaniach.
• Przekrój przewodu 5,0 mm²: umożliwia podłączanie przewodów o znacznej średnicy (np. do 4 mm² żyły), co gwarantuje niską rezystancję styku i pewne połączenie.
• Kolor czarny (BK): czytelna wizualnie listwa – łatwa do odróżnienia w szafie, a także odporna na starzenie pod wpływem promieniowania UV (przy standardowej eksploatacji).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Listwa zaciskowa LUF 10.00/05/90V 5.0SN BK BX znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, przelotowe łączenie przewodów na płytce drukowanej.

• Sterowniki PLC i moduły wejść/wyjść – do doprowadzenia sygnałów czujników i aktuatorów.
• Zasilacze impulsowe i transformatory – jako punkt przyłączeniowy dla napięcia stałego lub zmiennego niskiego napięcia.
• Automatyka budynkowa – w systemach oświetlenia, ogrzewania i klimatyzacji (HVAC) do podłączenia elementów wykonawczych.
• Aparatura pomiarowa i sterownicza – do szybkiego montażu w prototypach oraz małoseryjnej produkcji.

Wskazówki Montażowe

Montaż listwy zaciskowej na płytce drukowanej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Listwę montuje się przez wlutowanie wyprowadzeń w otwory PCB – zgodnie z rysunkiem rozmieszczenia i dokumentacją producenta. Zaleca się stosowanie temperatury lutowania oraz czasu nagrzewania zgodnych z zaleceniami dla danego typu końcówek. Przekrój przewodów przyłączanych do zacisków należy dobrać do prądu obciążenia (maks. do 5 mm²). Po zakończeniu montażu sprawdzić ciągłość i izolację połączeń.

FAQ

• Czy listwa jest przystosowana do przewodów linkowych? Tak, zaciski umożliwiają podłączenie przewodów linkowych o przekroju do 5 mm² (z końcówkami tulejkowymi lub bez, w zależności od konstrukcji). Dla osiągnięcia najlepszej trwałości zaleca się stosowanie końcówek.
• Jaki jest stopień ochrony tej listwy? W danych produktu nie podano stopnia ochrony IP. W typowych zastosowaniach na płytce drukowanej listwa jest montowana wewnątrz obudowy, stąd nie jest oceniana pod kątem pyło- ani wodoszczelności. Przed instalacją w środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę.
• Jakie jest napięcie znamionowe produktu? Napięcie znamionowe wynosi 90 V, zgodnie ze specyfikacją producenta.
