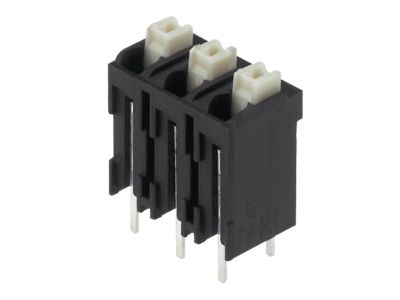

Listwa zaciskowa do płytek drukowanych LSF-SMT 5.00/03/180 3.5SN BK TU | 1825970000 Weidmuller

Opis i Kluczowe Cechy

Listwa zaciskowa do płytek drukowanych LSF-SMT 5.00/03/180 3.5SN BK TU (symbol 1825970000) firmy Weidmüller to komponent do montażu SMT, przeznaczony do bezpiecznego i niezawodnego łączenia przewodów na płytce PCB. Dzięki trzem biegunom w rozstawie 5,00 mm oraz orientacji 180° umożliwia wygodne okablowanie w urządzeniach elektronicznych i automatyce. Obsługuje przewody o przekroju do 3,5 mm².

• 3 bieguny (03): Umożliwia jednoczesne podłączenie trzech przewodów, oszczędzając miejsce na płytce.
• Rozstaw pinów 5,00 mm: Standardowa podziałka zapewnia kompatybilność z typowymi płytkami drukowanymi i upraszcza projektowanie.
• Orientacja 180°: Kąt wyjścia przewodów równoległy do płytki ułatwia prowadzenie kabli i zmniejsza naprężenia.
• Przekrój przewodu do 3,5 mm² (3.5SN): Akceptuje przewody o przekroju do 3,5 mm², co pokrywa szeroki zakres typowych połączeń.
• Montaż SMT: Przystosowany do automatycznego lutowania, co obniża koszty produkcji i zwiększa powtarzalność.

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich oraz posiada certyfikat CE, gwarantując bezpieczeństwo i jakość zgodną z obowiązującymi standardami w branży elektrotechnicznej.

Zastosowanie

Listwa zaciskowa LSF-SMT znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i szybkie łączenie przewodów z płytką drukowaną.

• Sterowniki przemysłowe (PLC) – podłączenie sygnałów wejściowych/wyjściowych
• Urządzenia automatyki budynkowej – połączenia czujników i elementów wykonawczych
• Systemy zasilania w elektronice – doprowadzenie napięcia do obwodów PCB
• Prototypowanie i małoseryjna produkcja – łatwość montażu ręcznego przy użyciu lutownicy

Wskazówki Montażowe

Montaż listwy należy przeprowadzić przez wykwalifikowany personel, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie od układu. Listwa przystosowana jest do montażu powierzchniowego (SMT) na płytce drukowanej. Proces lutowania (np. rozpływowego) wykonać zgodnie z wytycznymi producenta dotyczącymi temperatury i czasu nagrzewania. Po lutowaniu zaleca się kontrolę wizualną połączeń. Dla maksymalnej niezawodności należy stosować się do zaleceń zawartych w dokumentacji technicznej.

FAQ

• Czy listwa jest przeznaczona do montażu SMT? Tak, produkt LSF-SMT został zaprojektowany do montażu powierzchniowego (Surface Mount Technology) i może być lutowany w procesie rozpływowym lub ręcznie.
• Jaki jest rozstaw pinów? Rozstaw pinów wynosi 5,00 mm, co jest standardową wartością w wielu aplikacjach PCB.
• Ile biegunów ma ta listwa? Listwa posiada 3 bieguny (oznaczenie 03). Umożliwia podłączenie trzech przewodów.
