Listwa zaciskowa do płytek drukowanych LSF-SMT 3.50/03/180 3.5SN BK TU | 1825650000 Weidmuller

Opis i Kluczowe Cechy

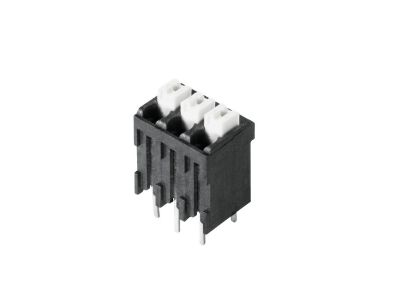

Listwa zaciskowa do płytek drukowanych LSF-SMT 3.50/03/180 3.5SN BK TU (symbol 1825650000) to kompaktowe 3-biegunowe złącze przeznaczone do montażu SMT. Dzięki skokowi 3.5 mm oraz kątowi wtyku 180° umożliwia wygodne i estetyczne prowadzenie przewodów o przekroju do 3.5 mm². Czarna obudowa zapewnia czytelny kontrast na standardowych płytkach PCB.

• 3 bieguny (3-polowe): Pozwala na podłączenie trzech niezależnych przewodów w jednej obudowie, oszczędzając miejsce na płytce drukowanej.
• Skok 3.5 mm: Zgodny z typowymi rozstawami w aplikacjach przemysłowych – ułatwia projektowanie ścieżek PCB i zapewnia kompatybilność z popularnymi obudowami.
• Kąt wtyku 180°: Prowadzenie przewodów w linii prostej zmniejsza obciążenie mechaniczne połączeń i ułatwia montaż w ciasnych szafach.
• Przekrój przewodu do 3.5 mm²: Obsługa przewodów o większym przekroju gwarantuje niską rezystancję przejścia i bezpieczną pracę przy wyższych prądach.
• Kolor czarny: Estetyczny wygląd i dobra czytelność oznaczeń na tle zielonej płytki PCB.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowany z myślą o bezpieczeństwie i niezawodności w zastosowaniach przemysłowych.

Zastosowanie

Listwa zaciskowa LSF-SMT sprawdza się wszędzie tam, gdzie wymagane jest trwałe, łatwe w serwisowaniu połączenie przewodów z płytką drukowaną. Idealna do systemów sterowania i automatyki.

• Podłączenie czujników, siłowników i elementów wykonawczych na płytkach PCB
• Interfejsy wejść/wyjść w sterownikach PLC
• Złącza zasilania i sygnałów w automatyce budynkowej (oświetlenie, HVAC, klimatyzacja)
• Okablowanie w szafach sterowniczych i panelach operatorskich

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być wykonywany wyłącznie przez wykwalifikowany personel. Element przeznaczony jest do lutowania w procesie SMT na płytce drukowanej – należy przestrzegać parametrów lutowania zgodnych z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Dobór przekroju przewodu do obciążenia prądowego musi być zgodny z obowiązującymi normami.

FAQ

• Ile biegunów ma listwa LSF-SMT 3.50/03? Listwa posiada 3 bieguny (3-polowe), co wynika z oznaczenia /03 w symbolu.
• Jaki jest rozstaw pinów (skok)? Skok wynosi 3.5 mm, co jest standardem w wielu aplikacjach PCB.
• Jaki kąt wtyku ma ta listwa? Kąt wtyku wynosi 180°, czyli przewody są wyprowadzone prostopadle do płytki.
