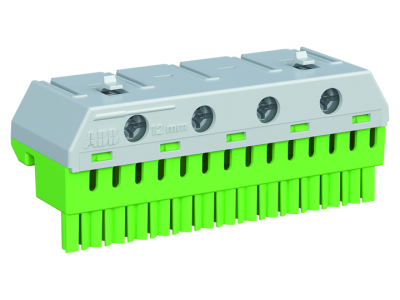

Listwa zaciskowa 14x4+4x25 mm PE, ZK144G | 2CPX062760R9999 ABB

Alternatywny kod produktu: 2CPX062760R9999

Opis i Kluczowe Cechy

Listwa zaciskowa ZK144G (symbol 2CPX062760R9999) to szybkozłączka wtykowa PE dedykowana do nośnika wtykowego. Montaż bez użycia narzędzi odbywa się za pomocą prostych urządzeń wtykowych i zatrzaskowych, co znacząco przyspiesza prace instalacyjne. Wyraźne kodowanie kolorem żółto-zielonym (PE) ułatwia identyfikację obwodów ochronnych. Wymiary zewnętrzne 32 x 82 x 31 mm zapewniają kompaktową budowę.

• Szybkozłączki wtykowe: Umożliwiają montaż bez narzędzi, redukując czas instalacji i eliminując ryzyko uszkodzenia zacisków.
• Kodowanie kolorem PE (żółto-zielony): Natychmiastowa identyfikacja obwodu ochronnego – zgodnie z normami bezpieczeństwa.
• Elastyczny system zacisków: 14 zacisków sprężynowych do przewodów 1,5–4 mm² i 4 zaciski śrubowe do 2,5–25 mm² – uniwersalne zastosowanie w instalacjach miedzianych.
• Zgodność z DIN VDE 0603 część 1: Umożliwia proste oznaczanie punktów zaciskowych za pomocą samoprzylepnych pasków numerycznych, co usprawnia dokumentację i serwis.
• Kompaktowe wymiary: 32 x 82 x 31 mm – idealne do rozdzielnic modułowych i szaf sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Listwa spełnia wymagania normy DIN VDE 0603 część 1, która określa wymagania dotyczące listew zaciskowych stosowanych w instalacjach elektrycznych. Produkt posiada deklarację zgodności CE.

Zastosowanie

Listwa zaciskowa ZK144G przeznaczona jest do szybkiego montażu obwodów elektrycznych w rozdzielnicach, szafach sterowniczych i skrzynkach połączeniowych.

• Szybki montaż obwodów ochronnych (PE) z kodowaniem kolorystycznym.
• Podłączanie przewodów o różnych przekrojach (1,5–4 mm² sprężynowo, 2,5–25 mm² śrubowo) w jednej listwie.
• Instalacje przemysłowe i budowlane wymagające kompaktowych rozwiązań rozdzielczych.
• Modernizacje i rozbudowy istniejących instalacji – uniwersalność zacisków sprężynowych i śrubowych.

Wskazówki Montażowe

Montaż listwy powinien przeprowadzać wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Zaciski sprężynowe otwierać za pomocą dedykowanego narzędzia wtykowego, wkładając przewód do momentu zatrzaśnięcia. Zaciski śrubowe dokręcać z momentem zgodnym z dokumentacją producenta (zalecany moment 0,5–0,8 Nm). Po montażu zaleca się oznaczenie punktów zaciskowych za pomocą samoprzylepnych pasków numerycznych.

FAQ

• Czy listwa ZK144G nadaje się do przewodów aluminiowych? Dane produktu nie określają kompatybilności z przewodami aluminiowymi. Zaleca się stosowanie wyłącznie z przewodami miedzianymi o podanych przekrojach.
• Jaki jest maksymalny prąd znamionowy listwy? Dokumentacja nie zawiera parametru prądu znamionowego. Dla bezpieczeństwa należy dobrać listwę zgodnie z maksymalnym obciążeniem instalacji.
• Czy listwę można stosować w instalacjach niskonapięciowych (SELV/PELV)? Tak, zgodnie z normą DIN VDE 0603 część 1, listwa może być stosowana w instalacjach niskonapięciowych pod warunkiem spełnienia wymagań tej normy.
