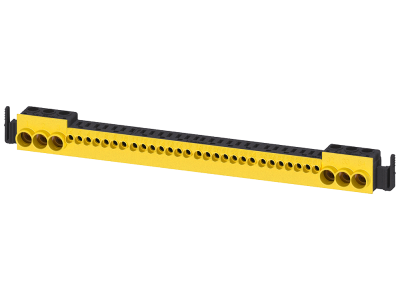

Listwa zacisków PE w technologii wtykowej PE=6x 25 mm2 i 28x 4 mm2 | 8GB5021-5KM Siemens

Alternatywny kod produktu: 8GB50215KM

Opis i Kluczowe Cechy

Listwa zacisków PE (ochronnych) o symbolu 8GB5021-5KM w technologii wtykowej, wyposażona w 6 zacisków dla przewodów o przekroju do 25 mm² oraz 28 zacisków dla przewodów o przekroju do 4 mm². Zaprojektowana do instalacji w małych rozdzielnicach ALPHA SIMBOX, zapewnia szybkie i bezpieczne łączenie przewodów ochronnych przy jednoczesnym optymalnym wykorzystaniu przestrzeni.

• Technologia wtykowa (push-in): szybkie podłączanie przewodów bez użycia narzędzi – skraca czas montażu i eliminuje ryzyko niedokręcenia zacisku.
• Dwa zakresy przekrojów: 6 zacisków dla przewodów do 25 mm² (do grubych przewodów ochronnych) i 28 zacisków do 4 mm² (do przewodów sygnałowych lub odbiorczych) – elastyczne dopasowanie do różnych obwodów.
• Kompaktowa budowa: zwymiarowane z naddatkiem przestrzenie oprzewodowania w rozdzielnicy ALPHA SIMBOX umożliwiają wygodne prowadzenie kabli bez kolizji.
• Przeznaczenie do małych rozdzielnic: idealne uzupełnienie pakietu wyposażenia rozdzielnic ALPHA SIMBOX – zgodność z rozdzielnicami podtynkowymi/kasetowymi (zaciski, paski osłonowe, zamki drzwiowe).
• Wysoka liczba zacisków: łącznie 34 zaciski ochronne pozwalają na przyłączenie wielu obwodów w jednej listwie, co oszczędza miejsce w szafie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (oznakowanie CE) i jest przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia. Listwa zacisków PE zaprojektowana została zgodnie z zasadami bezpieczeństwa dla przewodów ochronnych. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Listwa zacisków PE w technologii wtykowej znajduje zastosowanie przede wszystkim w małych rozdzielnicach oraz instalacjach wymagających szybkiego i niezawodnego łączenia przewodów ochronnych. Sprawdza się w następujących scenariuszach:

• Łączenie przewodów ochronnych (PE) w rozdzielnicach ALPHA SIMBOX – idealne dopasowanie do systemu.
• Instalacje w budynkach mieszkalnych i usługowych – przyłączenie wielu obwodów końcowych do wspólnej szyny ochronnej.
• Szybki montaż przewodów w miejscach o ograniczonej przestrzeni – technologia wtykowa eliminuje potrzebę użycia narzędzi w ciasnych szafach.
• Modernizacja istniejących rozdzielnic – możliwość łatwego dodania dodatkowych zacisków ochronnych bez ingerencji w konstrukcję szyny DIN.

Wskazówki Montażowe

Montaż listwy zacisków PE może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Listwę montuje się na szynie TH35 zgodnej ze standardem DIN (w rozdzielnicach ALPHA SIMBOX: szyna fabryczna). Moment dokręcania ewentualnych śrub mocujących – zgodnie z dokumentacją producenta. Przekrój podłączanych przewodów należy dobrać do obciążenia i długości linii. Po zamontowaniu sprawdź poprawność połączeń ochronnych.

FAQ

• Czy listwa wymaga specjalnych narzędzi do podłączania przewodów? Nie – technologia wtykowa (push-in) pozwala na podłączenie przewodu przez proste wciśnięcie go w zacisk. Do demontażu zaleca się użycie wkrętaka płaskiego w celu odblokowania sprężyny.
• Jaka jest liczba zacisków na listwie i jakie przekroje obsługuje? Listwa posiada 6 zacisków dla przewodów o przekroju do 25 mm² oraz 28 zacisków dla przewodów o przekroju do 4 mm². Łącznie 34 zaciski ochronne.
• Czy listwa jest kompatybilna z rozdzielnicami innych producentów? Listwa została zaprojektowana do systemu ALPHA SIMBOX, ale może być montowana w innych rozdzielnicach wyposażonych w szynę DIN TH35, pod warunkiem zachowania odpowiednich odstępów izolacyjnych i wentylacji. Zalecamy sprawdzenie wymiarów w dokumentacji.
