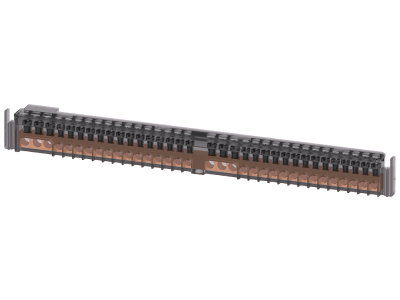

Listwa zacisków PE w technologii śrubowej PE=6x 16 mm2 i 28x 10 mm2 | 8GB5011-5KM Siemens

Alternatywny kod produktu: 8GB50115KM

Opis i Kluczowe Cechy

Listwa zacisków PE (ochronna) w technologii śrubowej o oznaczeniu 8GB5011-5KM przeznaczona jest do bezpiecznego przyłączania przewodów ochronnych w rozdzielnicach. Wyposażona w 6 zacisków dla przewodów o przekroju do 16 mm² oraz 28 zacisków dla przewodów o przekroju do 10 mm², zapewnia elastyczność podczas okablowania i spełnia wymogi ochrony przeciwporażeniowej.

• Technologia śrubowa: Gwarantuje pewny, nierozłączalny zacisk przewodu ochronnego, odporny na wibracje i zmiany temperatury.
• 6 zacisków 16 mm² + 28 zacisków 10 mm²: Umożliwia podłączenie głównych przewodów ochronnych oraz licznych odgałęzień w jednej listwie, porządkując okablowanie.
• Styk PE (uziemienie ochronne): Zapewnia ciągłość połączeń ochronnych, co jest kluczowe dla bezpieczeństwa użytkowników instalacji.
• Kompaktowa konstrukcja: Przeznaczona do montażu w rozdzielnicach modułowych, pozwala zaoszczędzić miejsce przy zachowaniu pełnej funkcjonalności.
• Kompatybilność z rozdzielnicami ALPHA SIMBOX: Opracowana z myślą o optymalnym wykorzystaniu przestrzeni i łatwym oprzewodowaniu w małych rozdzielnicach.

Zgodność z Normami

Listwa zacisków PE spełnia wymogi europejskich norm dotyczących osprzętu rozdzielnic niskonapięciowych. Posiada certyfikację CE, gwarantującą zgodność z obowiązującymi dyrektywami w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Listwa przeznaczona jest do budowy i rozbudowy rozdzielnic elektrycznych w obiektach mieszkalnych, usługowych i przemysłowych. Stanowi niezbędny element szyny PE.

• Podłączenie przewodów ochronnych (PE) w rozdzielnicach głównych i piętrowych.
• Wykonanie połączeń wyrównawczych w instalacjach TN-S, TN-C-S.
• Okablowanie rozdzielnic podrzędnych i sterowniczych w automatyce budynkowej.
• Modernizacja starszych rozdzielnic – zastąpienie zacisków listwami o większej liczbie wyjść.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Listwę mocuje się na szynie montażowej TH35 (DIN). Przewody należy umieścić w zaciskach śrubowych zgodnie z przekrojem, a moment dokręcania stosować według dokumentacji producenta (zazwyczaj 1,2–2,0 Nm). Przekrój przewodów ochronnych należy dobrać odpowiednio do prądu zwarciowego i wymogów normy.

FAQ

• Jaka jest liczba zacisków w listwie 8GB5011-5KM? Listwa posiada 6 zacisków dla przewodów o przekroju do 16 mm² oraz 28 zacisków dla przewodów do 10 mm² – łącznie 34 punkty przyłączeniowe.
• Czy listwa nadaje się do przewodów linkowych i sztywnych? Tak, technologia śrubowa umożliwia bezpieczne połączenie zarówno przewodów sztywnych (DR), jak i linkowych (LgY) po zastosowaniu odpowiednich końcówek tulejkowych.
• Jaki jest tryb pracy listwy – czy to tylko PE? Listwa przeznaczona wyłącznie do przewodów ochronnych (PE). Nie należy jej stosować do przewodów neutralnych (N) ani fazowych.
