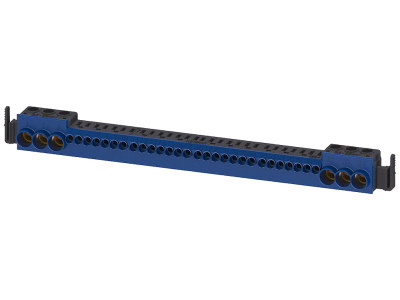

Listwa zacisków N w technologii wtykowej N=6x 25 mm2 i 28x 4 mm2 | 8GB5020-5KM Siemens

Alternatywny kod produktu: 8GB50205KM

Opis i Kluczowe Cechy

Listwa zacisków neutralnych N w technologii wtykowej, symbol 8GB5020-5KM, została zaprojektowana jako element wyposażenia rozdzielnic ALPHA SIMBOX. Umożliwia podłączenie do 6 przewodów o przekroju do 25 mm² oraz 28 przewodów o przekroju do 4 mm², co pozwala na elastyczną i bezpieczną dystrybucję przewodu neutralnego w instalacjach elektrycznych – zarówno w obwodach głównych, jak i odgałęźnych.

• Technologia wtykowa: Szybki montaż przewodów bez konieczności stosowania narzędzi, co skraca czas instalacji i minimalizuje ryzyko błędów.
• 6 zacisków 25 mm²: Obsługa dużych przekrojów dla magistrali neutralnej – zapewnia niską rezystancję połączenia i bezpieczne przewodzenie wysokich prądów w obwodach głównych.
• 28 zacisków 4 mm²: Duża liczba odgałęzień umożliwia podłączenie wielu obwodów odbiorczych w jednym punkcie, upraszczając okablowanie rozdzielnicy.
• Kompaktowa konstrukcja: Oszczędność miejsca w rozdzielnicy – idealne rozwiązanie tam, gdzie przestrzeń montażowa jest ograniczona.
• Dedykowana do rozdzielnic ALPHA SIMBOX: Gwarantowana kompatybilność wymiarowa i funkcjonalna z systemem, co zapewnia łatwy montaż na szynie lub wewnątrz obudowy.

Zgodność z Normami

Listwa zacisków została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. Przeznaczona do stosowania w rozdzielnicach zgodnych z wymaganiami norm serii EN 61439.

Zastosowanie

Listwa zacisków N znajduje zastosowanie przede wszystkim w rozdzielnicach ALPHA SIMBOX, gdzie zapewnia scentralizowane i uporządkowane podłączenie przewodu neutralnego. Sprawdza się w instalacjach wymagających łączenia wielu obwodów w jednym punkcie neutralnym.

• Dystrybucja przewodu neutralnego w rozdzielnicach mieszkaniowych i komercyjnych.
• Podłączenie głównego przewodu neutralnego o dużym przekroju (do 25 mm²) oraz wielu odgałęzień (do 4 mm²) w instalacjach wieloobwodowych.
• Zastosowanie w układach zasilania gniazd, oświetlenia i obwodów sterowniczych w obrębie jednej rozdzielnicy.
• Budowa przejrzystego i łatwego w serwisowaniu okablowania w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż listwy zacisków może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Listwę montuje się w dedykowanej przestrzeni rozdzielnicy ALPHA SIMBOX – zgodnie z instrukcją producenta. Przewody należy wkładać w zaciski wtykowe, upewniając się o prawidłowym dociśnięciu. Przekrój przewodów musi być dobrany do spodziewanego obciążenia prądowego. Moment dokręcania (jeśli dotyczy) oraz dopuszczalne długości odizolowania należy sprawdzić w dokumentacji technicznej dostarczonej z produktem.

FAQ

• Czy do podłączenia przewodów potrzebne są narzędzia? Nie, technologia wtykowa umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi – wystarczy odizolować przewód na odpowiednią długość i włożyć go w zacisk.
• Jakie maksymalne przekroje przewodów można podłączyć? Listwa posiada 6 zacisków dla przewodów o przekroju do 25 mm² oraz 28 zacisków dla przewodów o przekroju do 4 mm².
• Czy listwa pasuje do innych typów rozdzielnic niż ALPHA SIMBOX? Produkt został zaprojektowany z myślą o rozdzielnicach ALPHA SIMBOX. W przypadku stosowania w innych systemach należy sprawdzić kompatybilność wymiarową i montażową w oparciu o dokumentację techniczną.
