Listwa zacisków N/PE w technologii wtykowej N=3x 25 mm2 i 14x 4 mm2 PE=3x 25 mm2 i 14x 4 mm2 | 8GB5016-5KM Siemens

Alternatywny kod produktu: 8GB50165KM

Opis i Kluczowe Cechy

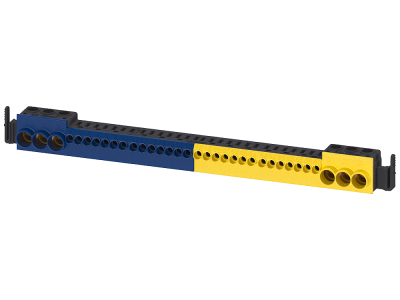

Listwa zacisków N/PE w technologii wtykowej Siemens 8GB5016-5KM to dedykowany akcesorium do małych rozdzielnic ALPHA SIMBOX, zaprojektowane z myślą o optymalnym wykorzystaniu przestrzeni i łatwym montażu. Oferuje trzy zaciski dla przewodów neutralnych (N) i ochronnych (PE) o przekroju do 25 mm² oraz czternaście zacisków o przekroju do 4 mm², co zapewnia elastyczność w prowadzeniu zarówno głównych, jak i odgałęźnych obwodów.

• Technologia wtykowa: Umożliwia szybkie i bezbłędne podłączanie przewodów bez użycia narzędzi, co skraca czas instalacji i redukuje ryzyko pomyłek.
• Zaciski główne 3x25 mm² (N i PE): Pozwalają na bezpieczne przyłączenie przewodów o dużym przekroju, zapewniając niską rezystancję połączeń i wysoką obciążalność prądową dla pętli zasilania.
• Zaciski odgałęźne 14x4 mm² (N i PE): Umożliwiają podłączenie wielu odbiorników lub rozgałęzień w jednym punkcie, upraszczając okablowanie rozdzielnicy i zwiększając jej funkcjonalność.
• Dedykowana do małych rozdzielnic ALPHA SIMBOX: Gwarantuje idealne dopasowanie mechaniczne, optymalne wykorzystanie przestrzeni wewnętrznej oraz zgodność z systemem akcesoriów (paski osłonowe, zamki drzwiowe).
• Kompaktowa konstrukcja: Zajmuje niewiele miejsca na szynie montażowej, co jest szczególnie istotne w ciasnych rozdzielnicach kasetowych i podtynkowych.

Zgodność z Normami

Listwa zacisków Siemens 8GB5016-5KM została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczona jest do montażu w małych rozdzielnicach ALPHA SIMBOX, które spełniają wymagania norm dla rozdzielnic niskiego napięcia. Dokładna lista konkretnych norm dostępna jest w dokumentacji technicznej producenta.

Zastosowanie

Listwa N/PE w technologii wtykowej znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych i komercyjnych, gdzie wymagane jest bezpieczne i przejrzyste prowadzenie przewodów neutralnych oraz ochronnych.

• Rozdzielnice kasetowe i podtynkowe ALPHA SIMBOX – jako główny punkt rozdziału przewodów N i PE.
• Instalacje z dużą liczbą obwodów odbiorczych – zaciski 4 mm² umożliwiają podłączenie wielu odbiorników przy jednoczesnym zachowaniu porządku.
• Modernizacja i rozbudowa istniejących rozdzielnic – technologia wtykowa ułatwia dołączanie nowych obwodów.
• Układy wymagające oddzielnego prowadzenia przewodów neutralnych i ochronnych zgodnie z zasadami ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż listwy zacisków N/PE może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV i powyżej). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Listwę montuje się w małej rozdzielnicy ALPHA SIMBOX zgodnie z instrukcją producenta; technologia wtykowa nie wymaga specjalnych narzędzi. Przewody należy wkładać do dedykowanych gniazd aż do kliknięcia, a ich przekrój dobrać do prądu obciążenia. W przypadku stosowania przewodów o złączach tulejkowych należy upewnić się, że są one prawidłowo zaciśnięte. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączeń oraz wykonanie pomiarów izolacji.

FAQ

• Czy listwa może być używana z innymi typami rozdzielnic niż ALPHA SIMBOX? Listwa 8GB5016-5KM została zaprojektowana i zalecana do małych rozdzielnic ALPHA SIMBOX. W innych rozdzielnicach należy sprawdzić zgodność wymiarową i sposób mocowania (szyna TH35). Brak danych producenta o kompatybilności z innymi systemami – zaleca się stosowanie zgodnie z przeznaczeniem.
• Jaki maksymalny przekrój przewodu można podłączyć do zacisków? Dla zacisków głównych N i PE maksymalny przekrój wynosi 25 mm² (przewód jedno- lub wielożyłowy). Dla zacisków odgałęźnych maksymalny przekrój to 4 mm². Nie należy przekraczać tych wartości.
• Czy listwa wymaga dodatkowych narzędzi do montażu przewodów? Nie – technologia wtykowa pozwala na beznarzędziowe podłączanie przewodów. Wystarczy wsunąć odpowiednio odizolowany przewód do gniazda aż do oporu, a mechanizm sprężynujący go zablokuje.
