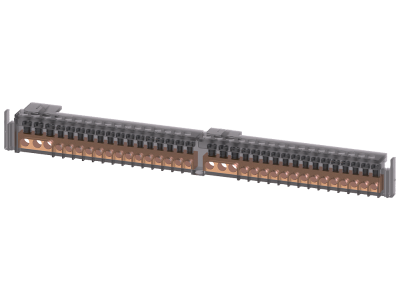

Listwa zacisków N/PE w technologii śrubowej N=3x 16 mm2 i 14x 10 mm2 PE=3x 16 mm2 i 14x 10 mm2 | 8GB5008-5KM Siemens

Alternatywny kod produktu: 8GB50085KM

Opis i Kluczowe Cechy

Listwa zacisków N/PE w technologii śrubowej o symbolu 8GB5008-5KM to element wyposażenia rozdzielnic przeznaczony do bezpiecznego rozdziału przewodów neutralnych (N) i ochronnych (PE). Wyposażona w trzy zaciski N i trzy zaciski PE o przekroju do 16 mm² oraz po czternaście zacisków N i PE o przekroju do 10 mm², zapewnia elastyczność i niezawodność przyłączeń.

• Zaciski N (3x 16 mm² + 14x 10 mm²): Umożliwiają przyłączenie zarówno przewodów o dużym przekroju (np. zasilanie główne), jak i wielu odbiorów, co ułatwia organizację okablowania w rozdzielnicy.
• Zaciski PE (3x 16 mm² + 14x 10 mm²): Gwarantują pewne połączenie ochronne dla urządzeń, minimalizując ryzyko porażenia prądem elektrycznym.
• Technologia śrubowa: Zapewnia trwałe i bezpieczne połączenie przewodów, odporne na poluzowanie w warunkach drgań i wahań temperatury.
• Kompaktowa konstrukcja: Umożliwia montaż w ograniczonej przestrzeni rozdzielnic, w tym w małych rozdzielnicach ALPHA SIMBOX.
• Wysoka liczba zacisków: Łącznie 34 zaciski (17 N + 17 PE) – idealne do rozbudowanych instalacji wymagających rozdziału wielu obwodów.

Zgodność z Normami

Listwa zacisków N/PE 8GB5008-5KM została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Listwa zacisków N/PE śrubowa znajduje zastosowanie w rozdzielnicach niskiego napięcia, szczególnie w małych rozdzielnicach ALPHA SIMBOX. Służy do bezpiecznego rozdziału przewodów neutralnych i ochronnych w instalacjach elektrycznych.

• Rozdział przewodu neutralnego (N) w układach TN, TT – zapewnia punkt zerowy dla obwodów jednofazowych.
• Rozdział przewodu ochronnego (PE) – łączenie żył ochronnych z szyny uziemiającej, zwiększające bezpieczeństwo.
• Wyposażenie małych rozdzielnic ALPHA SIMBOX – optymalne dopasowanie do kompaktowej obudowy.
• Instalacje mieszkaniowe, biurowe i przemysłowe o umiarkowanym obciążeniu – elastyczność podłączeń dzięki różnym przekrojom zacisków.

Wskazówki Montażowe

Montaż listwy zacisków N/PE powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Listwę montuje się na szynie TH35 (DIN) – standardowe mocowanie aparatury modułowej. Przewody należy podłączać z zachowaniem odpowiedniego momentu dokręcania śrub zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu obciążenia oraz wymogów norm instalacyjnych.

FAQ

• Jaki jest maksymalny przekrój przewodu dla zacisków 16 mm²? Zaciski oznaczone jako 16 mm² umożliwiają podłączenie przewodów o przekroju do 16 mm² (np. 16 mm² linka/drut). Dla zacisków 10 mm² maksymalny przekrój to 10 mm².
• Czy listwa nadaje się do rozdzielnic ALPHA SIMBOX? Tak, produkt jest dedykowany do małych rozdzielnic ALPHA SIMBOX, co zapewnia optymalne wykorzystanie przestrzeni.
• Jaki jest stopień ochrony listwy? Producent nie podaje konkretnego IP, jednak w typowych warunkach montażu wewnątrz rozdzielnicy stopień ochrony wynosi IP20 (ochrona przed ciałami stałymi o średnicy pow. 12 mm). Szczegóły należy sprawdzić w dokumentacji technicznej.
