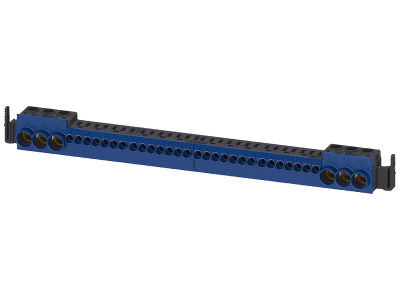

Listwa zacisków N/N w technologii wtykowej N1=3x 25 mm2 i 14x 4 mm2 N2=3x 25 mm2 i 14x 4 mm2 | 8GB5017-5KM Siemens

Alternatywny kod produktu: 8GB50175KM

Opis i Kluczowe Cechy

Listwa zacisków N/N (neutralnych) w technologii wtykowej, oznaczona symbolem 8GB5017-5KM, przeznaczona do profesjonalnego rozdziału przewodu neutralnego w małych rozdzielnicach. Wyposażona w dwa niezależne obwody (N1 i N2), każdy oferujący 3 zaciski o przekroju 25 mm² oraz 14 zacisków o przekroju 4 mm². Technologia wtykowa umożliwia szybki i pewny montaż przewodów bez użycia narzędzi, co znacząco skraca czas instalacji.

• Przekrój główny 3x25 mm² (N1 i N2): umożliwia przyłączenie przewodów zasilających o dużym przekroju, zapewniając niską rezystancję połączeń i bezpieczny rozdział prądu w instalacji.
• Przekrój odgałęźny 14x4 mm² (N1 i N2): pozwala na podłączenie wielu odbiorów o mniejszych przekrojach, co ułatwia rozbudowę i elastyczne zarządzanie obwodami neutralnymi.
• Technologia wtykowa: eliminuje konieczność dokręcania śrub, przyspiesza montaż i zmniejsza ryzyko błędów instalacyjnych – idealne rozwiązanie w małych przestrzeniach rozdzielnic.
• Kompaktowa konstrukcja: zaprojektowana z myślą o optymalnym wykorzystaniu miejsca w rozdzielnicach ALPHA SIMBOX, pozwala na uporządkowane prowadzenie przewodów.
• Podwójny obwód N1/N2: zapewnia separację lub redundancję obwodów neutralnych, co zwiększa elastyczność projektowania instalacji elektrycznej.

Zgodność z Normami

Listwa wykonana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Produkt przeznaczony do montażu w rozdzielnicach o stopniu ochrony odpowiednim dla danej aplikacji.

Zastosowanie

Listwa zacisków N/N 8GB5017-5KM znajduje zastosowanie wszędzie tam, gdzie wymagany jest niezawodny rozdział przewodu neutralnego w ograniczonej przestrzeni. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych.

• Rozdział obwodów neutralnych w małych rozdzielnicach podtynkowych i natynkowych, np. seria ALPHA SIMBOX.
• Tworzenie punktów przyłączeniowych dla wielu odbiorów w instalacjach oświetleniowych, gniazd wtyczkowych i sterowania.
• Modernizacja i rozbudowa istniejących tablic rozdzielczych – szybkie dołączanie nowych obwodów bez konieczności stosowania dodatkowych listew.
• Systemy automatyki budynkowej i sterowania, gdzie wymagane jest prowadzenie wielu przewodów neutralnych w jednym punkcie.

Wskazówki Montażowe

Montaż listwy zacisków powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Listwa przeznaczona jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego – maksymalny przekrój dla zacisków głównych wynosi 25 mm², dla odgałęźnych 4 mm². W przypadku technologii wtykowej nie jest wymagany dodatkowy moment dokręcania – należy upewnić się, że przewód jest całkowicie wsunięty i zablokowany. Po zmontowaniu sprawdzić poprawność połączeń i ciągłość obwodu neutralnego.

FAQ

• Czy listwa jest wyposażona w jakiekolwiek podświetlenie lub wskaźnik LED? Nie, listwa zacisków N/N 8GB5017-5KM nie zawiera elementów sygnalizacyjnych. Jest to pasywny element rozdzielnicy przeznaczony wyłącznie do przyłączania przewodów neutralnych.
• Jaki jest stopień ochrony (IP) listwy? Producent nie podaje konkretnego stopnia IP dla samej listwy. Po zamontowaniu w rozdzielnicy o odpowiednim stopniu ochrony, listwa znajduje się w osłonie – zalecany montaż w rozdzielnicach z IP co najmniej takim, jak wymaga projekt instalacji.
• Czy technologia wtykowa umożliwia wielokrotne podłączanie i odłączanie przewodów? Tak, zaciski wtykowe pozwalają na wielokrotne użytkowanie bez utraty pewności połączenia. Należy jednak przestrzegać zaleceń producenta co do dopuszczalnej liczby cykli (brak konkretnych danych w źródle – dla typowych listew wtykowych jest to minimum kilkadziesiąt cykli).
