Opis i Kluczowe Cechy

Listwa z pokrywą DLP 50x80 czarna (symbol 075750) to kanał kablowy wykonany z trwałego PCW, przeznaczony do profesjonalnego prowadzenia i ochrony instalacji elektrycznych. Długość 2 m oraz wymiary 50 x 80 mm zapewniają wystarczającą przestrzeń dla wiązek przewodów, a odporność na udary 2 J gwarantuje wytrzymałość mechaniczną w typowych warunkach eksploatacyjnych.

• Wykonanie z PCW: tworzywo odporne na korozję i działanie czynników atmosferycznych, co zapewnia długą żywotność w instalacjach wewnętrznych.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm (np. drobny pył), a jednocześnie umożliwia odprowadzanie ciepła z przewodów przy normalnej pracy.
• Odporność na udary IK07: wytrzymuje uderzenia o energii 2 J, co zabezpiecza kanał przed uszkodzeniami podczas montażu i użytkowania.
• Zakres temperatury pracy od -5°C do +60°C: gwarantuje stabilność wymiarów i właściwości izolacyjnych w zmiennych warunkach otoczenia.
• Dostarczany z pokrywą: ułatwia szybki montaż i późniejszy dostęp do okablowania; możliwość bezpośredniego montażu mechanizmów Mosaic bez użycia dodatkowych adapterów.

Zgodność z Normami

Listwa została zaprojektowana i wyprodukowana zgodnie z normą europejską EN 50085-2-1 (systemy kanałów kablowych do instalacji elektrycznych). Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Kanał kablowy DLP 50x80 czarny sprawdza się w instalacjach niskiego napięcia, gdzie wymagana jest estetyczna i bezpieczna dystrybucja przewodów. Dzięki kompatybilności z systemem Mosaic umożliwia integrację łączników i gniazd w jednej linii.

• Prowadzenie i ochrona okablowania w rozdzielnicach, szafach sterowniczych oraz naściennych ciągach instalacyjnych.
• Montaż mechanizmów modułowych Mosaic (łączniki, przyciski, gniazda) bezpośrednio w kanale – idealne w systemach automatyki budynkowej.
• Organizacja przewodów w pomieszczeniach biurowych, handlowych i przemysłowych, gdzie wymagany jest porządek i łatwy dostęp do instalacji.

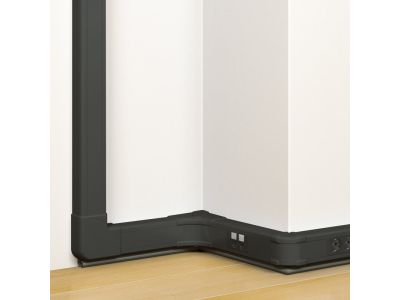

• Tworzenie estetycznych tras kablowych w strefach widocznych (czarny kolor dopasowuje się do wielu aranżacji wnętrz).

Wskazówki Montażowe

Montaż listwy oraz podłączanie przewodów może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP), po upewnieniu się, że obwód jest odłączony od napięcia. Kanał należy mocować do podłoża przy użyciu dedykowanych akcesoriów montażowych (wkręty, kołki) – zalecany rozstaw punktów mocowania co ok. 30 cm. Przed założeniem pokrywy sprawdzić, czy wszystkie przewody są ułożone bez naprężeń i nie wystają poza obrys kanału. Pokrywę docisnąć do zatrzaśnięcia – wymagany jest wyraźny klik. Należy przestrzegać maksymalnego stopnia wypełnienia kanału zgodnie z normą EN 50085-2-1.

FAQ

• Czy kanał nadaje się do montażu na zewnątrz? Stopień ochrony IP40 nie gwarantuje szczelności przed wilgocią i opadami – produkt przeznaczony jest do stosowania wewnątrz pomieszczeń suchych (klas suchych i wilgotnych).
• Jaką maksymalną liczbę przewodów mogę ułożyć w kanale 50x80? Dopuszczalne wypełnienie zależy od przekroju przewodów i warunków odprowadzania ciepła. Zgodnie z normą EN 50085-2-1 maksymalne wypełnienie nie powinno przekraczać 50% przekroju poprzecznego kanału. Dla typowych przewodów 1,5 mm² zaleca się nie więcej niż 30-40 sztuk – ostateczna liczba musi być zweryfikowana w projekcie instalacji.
• Czy kanał można ciąć na wymiar? Tak, listwa jest wykonana z PCW i może być przycinana do potrzebnej długości za pomocą piły do tworzyw sztucznych. Po przycięciu należy usunąć zadziory pilnikiem, a otwarte końce zabezpieczyć zaślepkami (dostępne osobno).
