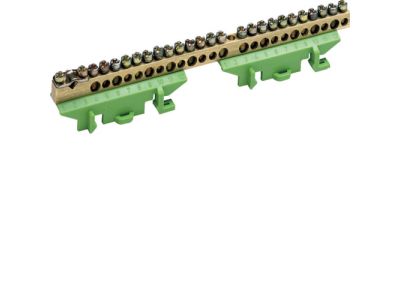

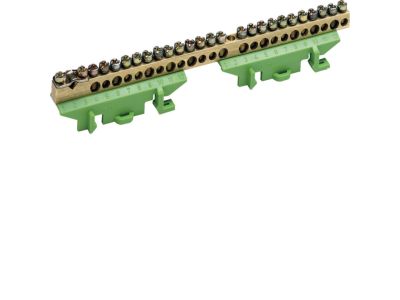

Listwa przyłączeniowa z cokołem ochronna 1x25 + 11x16 + 13x10 mm2 | KM25E Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa z cokołem ochronna KM25E to profesjonalny element do bezpiecznego łączenia i rozgałęziania przewodów w instalacjach elektrycznych. Oferuje 1 przyłącze o przekroju 25 mm², 11 przyłączy o przekroju 16 mm² oraz 13 przyłączy o przekroju 10 mm², co zapewnia elastyczność w doborze przewodów o różnych średnicach. Cokół ochronny zwiększa bezpieczeństwo użytkowania, osłaniając zaciski przed przypadkowym dotykiem.

• 1 x 25 mm²: Przyłącze dla przewodu głównego zasilania – umożliwia podłączenie grubego przewodu o dużym przekroju, co jest kluczowe w obwodach głównych o wysokim prądzie.
• 11 x 16 mm²: Rozbudowany zestaw przyłączy dla przewodów średniego przekroju – idealne do rozgałęziania obwodów odbiorczych o umiarkowanym obciążeniu.
• 13 x 10 mm²: Liczne przyłącza dla przewodów o mniejszym przekroju – służą do podłączania odbiorników końcowych lub sygnałowych.
• Cokół ochronny: Zwiększa bezpieczeństwo montażu i eksploatacji – chroni przed przypadkowym dotknięciem części pod napięciem oraz ułatwia prowadzenie przewodów.

Zgodność z Normami

Listwa przyłączeniowa KM25E została zaprojektowana zgodnie z obowiązującymi normami bezpieczeństwa dla osprzętu elektroinstalacyjnego. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Listwa przeznaczona jest do montażu w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach rozgałęźnych. Umożliwia bezpieczne rozdział obwodów i łączenie przewodów o różnych przekrojach. Przykładowe zastosowania:

• Podłączenie głównego przewodu zasilającego (25 mm²) i rozgałęzienie do kilku obwodów odbiorczych (16 mm² i 10 mm²) w rozdzielnicy głównej.
• Łączenie przewodów w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Tworzenie punktów rozdziału w instalacjach oświetleniowych i siłowych.
• Stosowanie w systemach automatyki budynkowej do podłączania czujników i elementów wykonawczych.

Wskazówki Montażowe

Montaż listwy przyłączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Listwę mocuje się na szynie DIN 35 mm (standard TH35) lub za pomocą uchwytów montażowych. Przewody należy wkładać do odpowiednich przyłączy zgodnie z ich przekrojem i dokręcać śruby z momentem zgodnym z dokumentacją producenta (brak danych – zalecane standardowe dokręcenie nie powodujące uszkodzenia przewodu). Należy dobrać przekrój przewodu do prądu obciążenia oraz zastosować odpowiednie końcówki (tulejki) dla przewodów linkowych.

FAQ

• Czy listwa przyłączeniowa KM25E posiada stopień ochrony IP? W dostępnych danych nie podano stopnia ochrony. W typowych warunkach pracy wewnątrz rozdzielnicy listwa będzie miała ochronę zapewnianą przez obudowę rozdzielnicy. Zaleca się montaż w suchych, wentylowanych pomieszczeniach.
• Jaki jest maksymalny prąd dla poszczególnych przyłączy? Maksymalny prąd zależy od przekroju przewodu, temperatury otoczenia oraz warunków montażu. Dla podanych przekrojów (25 mm², 16 mm², 10 mm²) należy kierować się ogólnymi wytycznymi dla przewodów miedzianych – szczegółowe wartości zawiera karta katalogowa producenta.
• Czy listwę można montować na szynie DIN? Listwy przyłączeniowe tego typu standardowo przystosowane są do montażu na szynie DIN 35 mm (TH35). W przypadku modelu KM25E zalecamy weryfikację w instrukcji producenta lub na tabliczce znamionowej.
