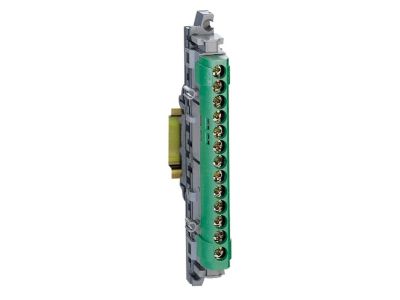

Listwa przyłączeniowa izolowana IP2X Z13 zielona, 12x16mm2 + 1x25mm2 | 004834 Legrand

Opis i Kluczowe Cechy

Listwa przyłączeniowa izolowana marki Legrand o numerze katalogowym 4834 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o bezpiecznym i uporządkowanym rozdziale przewodów ochronnych w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się stopniem ochrony IP2X, co oznacza skuteczne zabezpieczenie przed przypadkowym dotknięciem części czynnych palcem, znacząco podnosząc standardy bezpieczeństwa podczas prac konserwacyjnych. Listwa została wykonana w kolorze zielonym, co zgodnie z powszechnymi standardami identyfikacji wizualnej w elektrotechnice, dedykuje ją do obsługi torów ochronnych (PE).

• Zaciski śrubowe: Solidne połączenie mechaniczne gwarantuje niską rezystancję styku oraz odporność na poluzowanie pod wpływem drgań.
• Sekcja zasilająca: Jeden zacisk o przekroju od 6 mm² do 25 mm² pozwala na doprowadzenie głównego przewodu zasilającego o dużym przekroju, zapewniając odpowiednią obciążalność prądową.
• Sekcja odpływowa: Dwanaście zacisków o przekroju od 1,5 mm² do 16 mm² umożliwia elastyczne rozdzielenie potencjału na poszczególne obwody odbiorcze.
• Kompaktowe wymiary: Całkowita długość listwy wynosi 113 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego. Spełnienie wymogów stopnia ochrony IP2X gwarantuje, że listwa może być bezpiecznie stosowana w miejscach dostępnych dla personelu obsługującego, minimalizując ryzyko porażenia prądem. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zachowania integralności instalacji w warunkach awaryjnych.

Zastosowanie

Listwa Legrand Z13 znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest idealnym rozwiązaniem do:

• Tworzenia zbiorczych punktów połączeniowych dla przewodów ochronnych PE.
• Modernizacji istniejących tablic rozdzielczych, gdzie wymagana jest przejrzystość i bezpieczeństwo połączeń.
• Systemów automatyki budynkowej, wymagających niezawodnego mostkowania potencjałów.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę listwy, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodów: Końcówki przewodów wielodrutowych (linek) powinny być zakończone odpowiednio dobranymi tulejkami zaciskowymi, co zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia gwintu lub nadmiernego odkształcenia żyły.
• Montaż mechaniczny: Listwa powinna być stabilnie zamocowana w dedykowanych wspornikach lub na szynie, aby uniknąć naprężeń mechanicznych na zaciskach.
• Identyfikacja: Dzięki zielonej obudowie, identyfikacja funkcji listwy w rozdzielnicy jest natychmiastowa, co redukuje ryzyko błędów łączeniowych.

FAQ

• Jaki jest maksymalny przekrój przewodu zasilającego? Listwa umożliwia podłączenie przewodu o przekroju znamionowym do 25 mm², co pozwala na obsługę znacznych prądów roboczych.
• Czy listwa posiada osłonę przed dotykiem? Tak, konstrukcja listwy zapewnia stopień ochrony IP2X, co chroni użytkownika przed bezpośrednim kontaktem z elementami przewodzącymi.
• Ile obwodów można podłączyć do sekcji odpływowej? Listwa posiada 12 zacisków odpływowych, z których każdy obsługuje przewody o przekroju do 16 mm².
• Czy kolor zielony ma znaczenie techniczne? Tak, kolor zielony jest standardowo przypisany do przewodów i listew ochronnych, co ułatwia organizację i serwisowanie instalacji.
