Listwa przyłączeniowa bez wspornika 5x16 + 6x10 mm2 | K143 Hager

Opis i Kluczowe Cechy

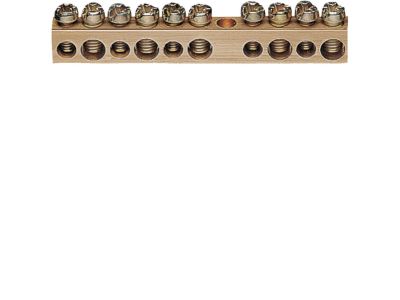

Listwa przyłączeniowa oznaczona symbolem K143 to rozwiązanie do bezpiecznego łączenia przewodów o dużych przekrojach. Model bez wspornika oferuje 5 zacisków przystosowanych do przewodów o przekroju 16 mm² oraz 6 zacisków dla przewodów 10 mm², co umożliwia elastyczne okablowanie w rozdzielnicach i szafach sterowniczych.

• 5 zacisków dla przewodów 16 mm²: Umożliwiają niezawodne przyłączenie przewodów o dużym przekroju, co przekłada się na niską rezystancję połączenia i bezpieczeństwo w obwodach o znacznym obciążeniu.
• 6 zacisków dla przewodów 10 mm²: Dodatkowe przyłącza dla przewodów średniego przekroju – idealne do rozgałęzień i rozdziału zasilania na kilka obwodów.
• Konstrukcja bez wspornika: Listwa przeznaczona jest do bezpośredniego montażu na płaskiej powierzchni (np. wewnątrz szafy), co oszczędza miejsce i upraszcza instalację.
• Uniwersalność przyłączy: Połączenie w jednej listwie dwóch grup zacisków o różnych przekrojach pozwala na łatwe zestawianie przewodów zasilających z odbiorczymi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla urządzeń niskonapięciowych oraz posiada certyfikat CE. Przeznaczony do pracy w instalacjach elektrycznych niskiego napięcia, zgodnie z ogólnymi standardami DIN.

Zastosowanie

Listwa przyłączeniowa K143 sprawdza się wszędzie tam, gdzie wymagane jest pewne i uporządkowane łączenie przewodów o różnych przekrojach. Znajduje zastosowanie zarówno w energetyce, jak i automatyce.

• Rozdział główny w tablicy rozdzielczej – jako punkt podziału linii zasilającej na kilka obwodów.
• Przyłączanie odbiorników o dużym poborze prądu (np. kuchenki indukcyjne, piece) w instalacjach mieszkaniowych i przemysłowych.
• Wykorzystanie jako listwa neutralna (N) lub ochronna (PE) w systemach sieci TN.
• W szafach sterowniczych i rozdzielnicach automatyki – do łączenia przewodów sterowniczych i zasilających.

Wskazówki Montażowe

Montaż listwy przyłączeniowej może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Listwę mocuj bezpośrednio do podłoża za pomocą wkrętów (otwory montażowe dostosowane do typowych rozstawów). Do każdego zacisku podłącz przewód o przekroju zgodnym z przeznaczeniem (16 mm² lub 10 mm²). Dokręć śruby z momentem podanym przez producenta w dokumentacji technicznej. Przekrój przewodów dobieraj do planowanego obciążenia prądowego.

FAQ

• Jakie maksymalne przekroje przewodów można podłączyć do listwy K143? Listwa posiada 5 zacisków dla przewodów o przekroju 16 mm² oraz 6 zacisków dla przewodów 10 mm². Nie przewidziano przyłączy dla większych przekrojów.
• Czy listwa wymaga specjalnego wspornika montażowego? Nie, model K143 jest wersją bez wspornika – przeznaczona do bezpośredniego przykręcenia do płaskiej powierzchni (np. tylnej ściany szafy). Montaż za pomocą wkrętów przez otwory w korpusie.
• Z jakiego materiału wykonana jest listwa? Listwa wykonana jest z tworzywa termoutwardzalnego o wysokiej wytrzymałości mechanicznej i izolacyjności elektrycznej. Szczegółowa specyfikacja materiałowa dostępna jest w karcie katalogowej producenta.
