Listwa N do użytku z obudowami UK600, ZKS26G | 2CPX063176R9999 ABB

Alternatywny kod produktu: 2CPX063176R9999

Opis i Kluczowe Cechy

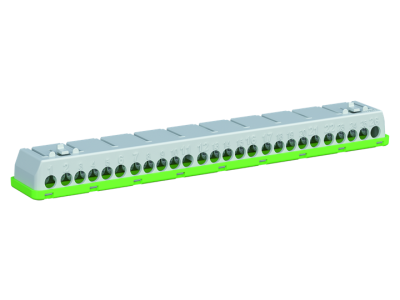

Listwa N (symbol 2CPX063176R9999) o prądzie znamionowym 100A to wysokiej jakości element do rozdziału i łączenia obwodów w rozdzielnicach elektrycznych. Przeznaczona do współpracy z obudowami UK600 i serii ZKS26G. Wyposażona w zaciski śrubowe 15x6mm² (dla przewodów o przekroju do 6mm²) oraz 11x16mm² (dla przewodów do 16mm²) gwarantuje pewne i trwałe połączenia nawet przy dużych obciążeniach.

• Prąd znamionowy 100A: Zapewnia bezpieczną pracę przy wysokich obciążeniach, odpowiednia do zasilania głównych obwodów w rozdzielnicach.
• Zaciski śrubowe (15x6mm² + 11x16mm²): Umożliwiają podłączanie przewodów o różnych przekrojach, co zwiększa elastyczność zastosowania w różnych konfiguracjach instalacji.
• Przeznaczona do obudów UK600 i ZKS26G: Optymalnie dopasowana do standardowych obudów modułowych, ułatwia montaż i integrację z istniejącym osprzętem.
• Materiał PE (polietylen): Charakteryzuje się wysoką odpornością mechaniczną i dielektryczną, co gwarantuje długotrwałą niezawodność połączeń.
• Prosta instalacja: Montaż przy użyciu standardowych narzędzi – wkrętarki lub śrubokręta, bez konieczności stosowania specjalistycznego oprzyrządowania.

Zgodność z Normami

Listwa N spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Została zaprojektowana zgodnie z normami europejskymi dotyczącymi aparatury modułowej i rozdziału mocy w instalacjach elektrycznych.

Zastosowanie

Listwa N 100A znajduje zastosowanie jako element rozdziału i łączenia obwodów w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych. Stanowi kluczowy komponent w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Główne zasilanie w rozdzielnicach budynkowych – rozdział faz i przewodu neutralnego.
• Łączenie obwodów odbiorczych w szafach sterowniczych maszyn i urządzeń.
• Rozdział mocy w tablicach elektrycznych w budynkach mieszkalnych i usługowych.
• Stosowanie w instalacjach przemysłowych do rozdziału zasilania dla maszyn i agregatów.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Listwę montować w obudowie UK600 lub ZKS26G zgodnie z dokumentacją techniczną. Zaciski dokręcać z zalecanym momentem siły (sprawdź w dokumentacji producenta). Przewody należy przygotować przez usunięcie izolacji na odpowiednią długość i ocynowanie końcówek (jeśli wymagane). Zapewnić odpowiednią przestrzeń montażową dla wentylacji i ochrony przed zwarciem.

FAQ

• Jaki jest maksymalny prąd pracy listwy? Listwa N ma prąd znamionowy 100A – jest to maksymalne ciągłe obciążenie, przy którym listwa może pracować bez ryzyka przegrzania.
• Czy listwa jest odpowiednia do montażu w obudowach innych producentów? Listwa jest przeznaczona wyłącznie do współpracy z obudowami UK600 i serii ZKS26G. Montaż w innych obudowach może skutkować nieprawidłowym funkcjonowaniem.
• Jak dobrać moment dokręcania zacisków? Zalecany moment dokręcania nie został podany w danych produktu. Należy postępować zgodnie z dokumentacją techniczną lub wytycznymi producenta obudów.
