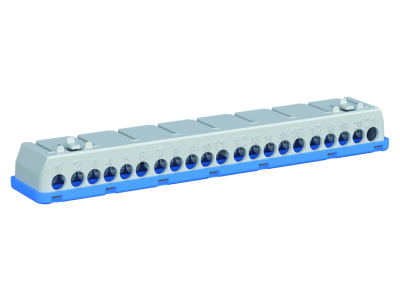

Listwa N do użytku z obudowami UK600, ZKS21B | 2CPX063170R9999 ABB

Alternatywny kod produktu: 2CPX063170R9999

Opis i Kluczowe Cechy

Listwa zaciskowa N (symbol 2CPX063170R9999) o prądzie znamionowym 100A to podstawa każdej rozdzielnicy. Przeznaczona do montażu w obudowach UK600 i ZKS21B, oferuje 12 zacisków na przewody o przekroju 6mm² oraz 9 zacisków na przewody o przekroju 16mm². Wyposażona w trwałe zaciski śrubowe gwarantujące pewny kontakt elektryczny i stabilność mechaniczną połączeń.

• Prąd znamionowy 100A: Zapewnia wystarczającą obciążalność dla głównych obwodów zasilających w rozdzielnicach budynkowych i przemysłowych.
• 12x6mm² + 9x16mm²: Uniwersalna konfiguracja zacisków pozwala na podłączenie zarówno przewodów sterowniczych, jak i głównych obwodów zasilających.
• Zaciski śrubowe: Trwały i pewny sposób mocowania przewodów, umożliwiający wielokrotną ingerencję w instalację bez ryzyka poluzowania się połączenia.
• Zgodność z obudowami UK600/ZKS21B: Precyzyjne pasowanie w standardowych obudowach modułowych, ułatwiające montaż i organizację przestrzeni w szafach rozdzielczych.
• Wytrzymała konstrukcja: Odporna na drgania i korozję, co zapewnia długą żywotność nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Listwa N spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i sterowniczej. Została zaprojektowana zgodnie z dyrektywami niskonapięciowymi LVD i posiada deklarację zgodności CE.

Zastosowanie

Listwa N 100A to niezbędny element w każdej rozdzielnicy, gdzie wymagane jest pewne i uporządkowane rozprowadzenie zasilania.

• Główne obwody zasilające w budynkach mieszkalnych i użyteczności publicznej.
• Rozdzielnice przemysłowe i maszyny – organizacja obwodów zasilających i sterowniczych.
• Szafy sterownicze w systemach automatyki, gdzie wymagana jest separacja obwodów.
• Instalacje, w których kluczowe jest zachowanie porządku kabli i przewodów.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie jest odłączone. Listwę należy zamocować w obudowie UK600 lub ZKS21B zgodnie z dokumentacją producenta obudowy. Przewody wprowadzać i mocować w zaciskach śrubowych z zachowaniem odpowiedniego momentu dokręcania (zgodnie z kartą katalogową). Zaleca się stosowanie osłon izolacyjnych w miejscach narażonych na kontakt z metalowymi elementami obudowy.

FAQ

• Czy listwa N nadaje się do montażu w obudowach innych niż UK600/ZKS21B? Listwa jest zaprojektowana specjalnie do współpracy z obudowami UK600 i ZKS21B. Montaż w innych obudowach może nie zapewnić prawidłowego mocowania lub szczelności.
• Jaki jest maksymalny moment dokręcania zacisków? Dokładny moment dokręcania nie został podany w danych produktu. Należy kierować się instrukcją montażową obudowy lub kartą katalogową listwy.
• Czy listwa jest przeznaczona do zastosowań zewnętrznych? Nie – listwa N przeznaczona jest do stosowania w suchych, wewnętrznych pomieszczeniach rozdzielniczych. Do zastosowań zewnętrznych wymagane są odpowiednie osłony lub obudowy o podwyższonym stopniu ochrony.
