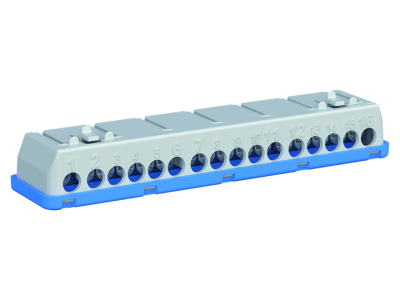

Listwa N do użytku z obudowami UK600, ZKS16B | 2CPX063169R9999 ABB

Alternatywny kod produktu: 2CPX063169R9999

Opis i Kluczowe Cechy

Listwa zaciskowa N (symbol 2CPX063169R9999) o prądzie znamionowym 100A to uniwersalny element do budowy rozdzielnic i szaf sterowniczych. Zaprojektowana do współpracy z obudowami UK600 i ZKS16B, wyposażona w 9 torów zaciskowych na przewody 6mm² oraz 7 torów na przewody 16mm² – pozwala na elastyczne rozprowadzanie obwodów w instalacji elektrycznej. Mocowanie śrubowe gwarantuje pewne i trwałe połączenie.

• Prąd znamionowy 100A: Możliwość zasilania obwodów o wysokim obciążeniu bez ryzyka przegrzania.
• 9 torów 6mm² + 7 torów 16mm²: Umożliwia podłączenie kabli o różnych przekrojach w jednej listwie, co optymalizuje organizację przestrzeni w szafie.
• Mocowanie śrubowe: Trwała i pewna instalacja – zapobiega przypadkowemu wysunięciu się przewodu podczas eksploatacji.
• Kompatybilność z obudowami UK600 i ZKS16B: Zaprojektowana specjalnie do montażu w standardowych obudowach modułowych, co ułatwia planowanie instalacji.
• Wytrzymała konstrukcja: Odpowiednia do pracy w środowisku przemysłowym i instalacjach wymagających wysokiej niezawodności.

Zgodność z Normami

Listwa spełnia wymagania norm europejskich dotyczących aparatury modułowej i bezpieczeństwa izolacji. Posiada deklarację zgodności CE oraz jest zgodna z normami dotyczącymi obudów UK600 i ZKS16B.

Zastosowanie

Listwa zaciskowa N 100A znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz instalacjach przemysłowych, gdzie wymagane jest pewne i bezpieczne połączenie przewodów o różnych przekrojach.

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych i komercyjnych.
• Szafy sterownicze w systemach automatyki przemysłowej.
• Instalacje maszyn i urządzeń wymagających rozprowadzenia wielu obwodów zasilających.
• Montaż w obudowach UK600 i ZKS16B – idealne rozwiązanie do standardowych instalacji modułowych.

Wskazówki Montażowe

Montaż listwy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Listwę należy zamocować w obudowie UK600/ZKS16B przy użyciu dedykowanych punktów mocowania. Przewody należy wprowadzić do torów zaciskowych, upewniając się, że przekrój kabla odpowiada danemu torowi (6mm² lub 16mm²). Dokręcić śruby z odpowiednim momentem obrotowym zgodnie z dokumentacją producenta – niedokręcenie grozi zwarciem, a zbyt mocne dokręcenie uszkodzeniem gwintu.

FAQ

• Jaki jest maksymalny prąd ciągły dla listwy? Listwa jest zaprojektowana na ciągłe obciążenie prądowe 100A – wartość znamionowa.
• Czy listwa jest przeznaczona do montażu w innych obudowach niż UK600/ZKS16B? Tak, ale należy upewnić się o kompatybilności wymiarowej i nośności konstrukcji. Zalecane jest stosowanie w dedykowanych obudowach.
• Jakie narzędzie jest potrzebne do montażu? Do montażu listwy wystarczy wkrętarka lub wkrętak krzyżakowy o odpowiednim rozmiarze do mocowania śrubowego. Do dokręcania przewodów zaleca się użycie klucza dynamometrycznego w celu zachowania odpowiedniego momentu.
