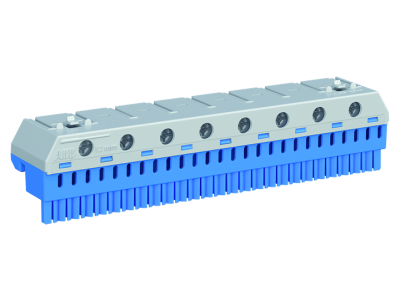

Listwa N do użytku z obudowami UK600, ZK268B | 2CPX063164R9999 ABB

Alternatywny kod produktu: 2CPX063164R9999

Opis i Kluczowe Cechy

Listwa zaciskowa N (symbol 2CPX063164R9999) o prądzie znamionowym 63A przeznaczona do współpracy z obudowami UK600 i ZK268B. Zapewnia niezawodne połączenia przewodów o różnych przekrojach dzięki mieszanej konstrukcji: 6 zacisków bezśrubowych dla przewodów 1.5–4 mm² oraz 8 zacisków śrubowych dla przewodów 25 mm². Wszystkie połączenia są zabezpieczone przed przypadkowym rozłączeniem i samoczynnym luzowaniem.

• Prąd znamionowy 63A: Wysoka obciążalność prądowa – odpowiednia dla głównych obwodów zasilających w rozdzielnicach i szafach sterowniczych.
• 6 zacisków bezśrubowych (1.5–4 mm²): Szybki montaż bez użycia narzędzi, redukcja czasu instalacji i minimalizacja ryzyka uszkodzenia przewodów.
• 8 zacisków śrubowych (25 mm²):
• Zakres przekrojów 1.5–25 mm²: Uniwersalność stosowania – od cienkich przewodów sygnałowych po grube przewody zasilające.
• Zgodność z obudowami UK600/ZK268B: Precyzyjne dopasowanie wymiarowe, eliminacja konieczności adaptacji mocowania.

Zgodność z Normami

Listwa N spełnia wymagania norm europejskich dla osprzętu elektroinstalacyjnego, w tym normy dotyczące bezpieczeństwa i wytrzymałości mechanicznej. Posiada deklarację zgodności CE.

Zastosowanie

Listwa zaciskowa N 63A przeznaczona jest do rozdzielnic, szaf sterowniczych i innych aplikacji wymagających pewnych i trwałych połączeń przewodów.

• Główne i rozdzielcze szyny zbiorcze w rozdzielnicach niskiego napięcia.
• Podłączenie przewodów zasilających w szafach sterowniczych maszyn przemysłowych.
• Współpraca z obudowami UK600 i ZK268B – idealne dopasowanie wymiarowe.
• Instalacje, w których wymagana jest wysoka obciążalność prądowa i niezawodność połączeń.

Wskazówki Montażowe

Montaż listwy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od napięcia. Listwę montować zgodnie z wytycznymi producenta obudowy – sprawdzić kompatybilność wymiarową z układem UK600 lub ZK268B. Zaciski bezśrubowe wymagają jedynie wsunięcia przewodu do odpowiedniego otworu, natomiast zaciski śrubowe należy dokręcać z odpowiednim momentem (zalecany 2,5 Nm). Po montażu należy sprawdzić szczelność połączeń i brak luzów.

FAQ

• Czy listwa nadaje się do przewodów o przekroju 6 mm²? Listwa posiada zaciski dedykowane dla przewodów 1.5–4 mm² (bezśrubowe) oraz 25 mm² (śrubowe). Przewody o przekroju 6 mm² nie są objęte zakresem – należy wybrać odpowiednią listwę lub zastosować złączkę pośrednią.
• Jaki moment dokręcania zaleca się dla zacisków śrubowych? Moment dokręcania wynosi 2,5 Nm – wartość standardowa dla zacisków śrubowych o takim zastosowaniu, gwarantująca pewne połączenie.
• Czy listwa jest zgodna z innymi obudowami niż UK600/ZK268B? Dokładna kompatybilność wymiarowa została potwierdzona jedynie dla obudów UK600 i ZK268B. Przed zastosowaniem w innej obudowie należy sprawdzić wymiary i układ mocowania.
