Listwa montażowa stalowa TS 15x5/LL ST/ZN (1m) | 0117510000 Weidmuller

Opis i Kluczowe Cechy

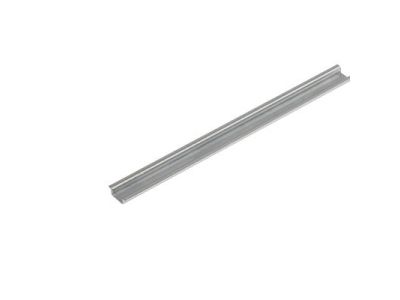

Listwa montażowa stalowa TS 15x5/LL ST/ZN (symbol 0117510000) to szyna nośna o wymiarach 15×5 mm i długości 1 metra, wykonana ze stali ocynkowanej ogniowo. Zapewnia wytrzymałość mechaniczną i odporność korozyjną, co gwarantuje trwałe mocowanie modułowej aparatury elektrycznej w rozdzielnicach.

• Materiał – stal ocynkowana (ST/ZN): Odporność na korozję i uszkodzenia mechaniczne, co przekłada się na długą żywotność w środowisku rozdzielnic.
• Wymiary 15×5 mm: Kompaktowy profil umożliwiający montaż mniejszych urządzeń elektrycznych, takich jak listwy zaciskowe, moduły pomocnicze czy mała aparatura modułowa.
• Długość 1 metra: Gotowy do użycia odcinek ułatwiający planowanie i instalację w standardowych rozdzielnicach; możliwość przycięcia na wymiar.
• Konstrukcja TS (Tragschiene): Zgodna z popularnym standardem mocowania szyn nośnych, umożliwia szybkie zatrzaśnięcie aparatury bez użycia narzędzi.
• Uniwersalność zastosowania: Nadaje się do montażu różnorodnych elementów elektrycznych i elektronicznych w szafach sterowniczych, rozdzielnicach budynkowych i instalacjach przemysłowych.

Zgodność z Normami

Listwa montażowa została wyprodukowana zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jako element konstrukcyjny rozdzielnic spełnia wymagania stawiane szynom nośnym w instalacjach elektrycznych.

Zastosowanie

Listwa montażowa TS 15×5/LL ST/ZN znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne i uporządkowane mocowanie komponentów elektrycznych. Idealnie sprawdza się w rozdzielnicach budynkowych oraz przemysłowych szafach sterowniczych.

• Montaż małych modułów aparatury modułowej, takich jak przyciski, przełączniki czy wyłączniki różnicowoprądowe o niewielkich wymiarach.
• Mocowanie listew zaciskowych, przekaźników, styczników oraz innych elementów elektrycznych w szafach sterowniczych.
• Instalacja w rozdzielnicach mieszkaniowych i biurowych do porządkowania okablowania i urządzeń.
• Użycie w systemach automatyki budynkowej do montażu modułów sterujących i zasilających.

Wskazówki Montażowe

Montaż listwy montażowej oraz aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Listwę montuje się bezpośrednio do konstrukcji rozdzielnicy za pomocą wkrętów lub śrub odpowiednich do rodzaju podłoża. W przypadku docinania należy użyć narzędzi do metalu. Przekroje przewodów dobrać zgodnie z obciążalnością prądową zamontowanych urządzeń.

FAQ

• Czy listwa TS 15x5/LL jest zgodna ze standardem DIN 35 mm? Nie, ma ona wymiary 15×5 mm, co oznacza, że jest przeznaczona do montażu urządzeń o mniejszej szerokości mocowania. Standardowa aparatura modułowa (szerokość 18 mm) wymaga szyny TH35.
• Z jakiego materiału wykonana jest listwa? Listwa wykonana jest ze stali ocynkowanej ogniowo (ST/ZN), co zapewnia odporność na korozję i wytrzymałość mechaniczną.
• Jaka jest długość listwy? Długość wynosi 1 metr. Można ją przyciąć na dowolny wymiar za pomocą piłki do metalu.
