Listwa łączeniowa 3P 16mm2 60 modułów, do wyłączników S200, F200, DDA200, pro M compact, PS3/60/16 | 2CDL230001R1660 ABB

Alternatywny kod produktu: 2CDL230001R1660

Opis i Kluczowe Cechy

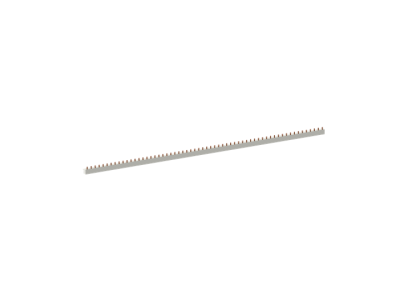

Listwa łączeniowa ABB PS3/60/16 (symbol 2CDL230001R1660) to trójbiegunowa szyna zbiorcza o przekroju 16 mm², przeznaczona dla 60 modułów aparatury modułowej. Została zaprojektowana z myślą o wyłącznikach nadprądowych serii S200, różnicowoprądowych F200 i DDA200 oraz rozłącznikach bezpiecznikowych pro M compact, co gwarantuje idealne dopasowanie i niezawodność połączeń elektrycznych w rozdzielnicach.

• 3 bieguny (3P): Umożliwia zasilanie trzech faz (L1, L2, L3) z jednej szyny, upraszczając okablowanie i zapewniając przejrzysty układ w rozdzielnicy trójfazowej.
• Przekrój 16 mm²: Pozwala na bezpieczne prowadzenie prądów o znacznym obciążeniu przy minimalnych stratach mocy i niskiej rezystancji – bez ryzyka przegrzania styków w warunkach znamionowych.
• 60 modułów długości: Odpowiednia do większych rozdzielnic, umożliwia elastyczne zestawienie nawet kilkudziesięciu aparatów w jednym rzędzie, oszczędzając miejsce i czas montażu.
• Kompatybilność z seriami ABB: Dedykowana do wyłączników S200, F200, DDA200 oraz aparatury serii pro M compact – gwarantuje pewne osadzenie i niezawodny kontakt elektryczny bez dodatkowych adapterów.
• Materiał i konstrukcja: Wykonana z materiałów przewodzących o wysokiej sprawności, odporna na korozję i starzenie, co zapewnia długą żywotność w warunkach eksploatacji.

Zgodność z Normami

Listwa łączeniowa PS3/60/16 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami niskonapięciowymi. Producent ABB gwarantuje najwyższe standardy jakości i bezpieczeństwa.

Zastosowanie

Listwa przeznaczona jest do szybkiego i uporządkowanego łączenia zestyków przyłączeniowych aparatury modułowej w rozdzielnicach elektrycznych. Stosuje się ją w instalacach przemysłowych, handlowych i mieszkaniowych.

• Zasilanie faz L1, L2, L3 w rozdzielnicach głównych z wyłącznikami serii S200.
• Połączenie wyłączników różnicowoprądowych F200 i DDA200 w jeden wspólny obwód fazowy.
• Usprawnienie montażu w rozdzielnicach z aparaturą pro M compact – szybkie podłączenie bez mostkowania przewodami.
• Budowa przejrzystych układów zasilania w szafach sterowniczych i rozdzielczych o dużej gęstości aparatury.

Wskazówki Montażowe

Montaż listwy łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Listwę należy osadzić na szynie TH35 (DIN), a następnie wsunąć w odpowiednie rowki zacisków aparatów. Przekrój przyłączanych przewodów nie może przekraczać 16 mm². Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta aparatu. Przed włączeniem napięcia sprawdzić poprawność osadzenia i brak zwarć między fazami.

FAQ

• Czy listwa PS3/60/16 pasuje do wyłączników innych producentów? Listwa została zaprojektowana wyłącznie dla aparatów ABB serii S200, F200, DDA200 oraz pro M compact. W przypadku innych producentów nie gwarantujemy poprawnego osadzenia i bezpieczeństwa połączeń.
• Jaki jest stopień ochrony listwy? Produkt nie posiada zadeklarowanego stopnia ochrony IP, ponieważ jest elementem wewnętrznym rozdzielnicy. Standardowo aparatura modułowa montowana w rozdzielnicy zamkniętej uzyskuje ochronę IP20.
• Jakie przewody można podłączyć do listwy? Listwa posiada złącza dostosowane do przewodów o maksymalnym przekroju 16 mm². Należy stosować przewody miedziane z izolacją odpowiednią dla napięcia roboczego i temperatury.
