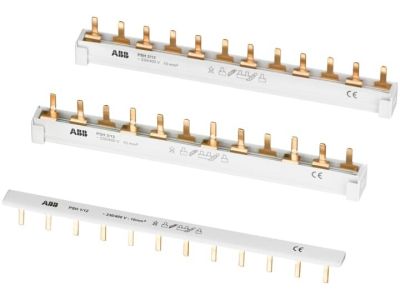

Listwa łączeniowa 1P 10mm2, 60-modułów, do wyłączników serii Home, pro M compact, PSH1/60 | 2CDL110001R1060 ABB

Opis i Kluczowe Cechy

Szyna zbiorcza ABB PSH1/60 to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach elektrycznych. Produkt charakteryzuje się jednofazową konstrukcją (1P) oraz imponującą długością wynoszącą 60 modułów, co pozwala na swobodną konfigurację rozległych układów zasilających. Przekrój znamionowy miedzi wynoszący 10 mm² gwarantuje optymalną obciążalność prądową oraz minimalizuje straty cieplne wewnątrz rozdzielnicy, co jest kluczowe przy ciągłej pracy instalacji pod obciążeniem. Dzięki dedykowanej konstrukcji, listwa jest w pełni kompatybilna z profesjonalnymi seriami osprzętu ABB, takimi jak Home oraz pro M compact, co eliminuje ryzyko błędów montażowych i zapewnia doskonały styk elektryczny w zaciskach aparatów.

• Wysoka przewodność elektryczna dzięki zastosowaniu czystej miedzi o przekroju 10 mm².
• Możliwość precyzyjnego docięcia do wymaganej długości, co znacząco zwiększa uniwersalność produktu w różnych projektach.
• Stabilne połączenie mechaniczne dla maksymalnie 60 modułów w jednym rzędzie.
• Optymalizacja przestrzeni wewnątrz rozdzielnicy poprzez eliminację skomplikowanych mostków kablowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających zastosowaniach B2B. Szyna spełnia wymagania normy IEC/EN 60947-1, dotyczącej aparatury niskonapięciowej, oraz normy IEC/EN 61439-1, określającej standardy dla nowoczesnych rozdzielnic i sterownic niskonapięciowych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością na przebicia oraz właściwościami samogasnącymi, co bezpośrednio przekłada się na podwyższony poziom bezpieczeństwa przeciwpożarowego całej instalacji elektrycznej.

Zastosowanie

Listwa łączeniowa PSH1/60 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w prefabrykacji szaf sterowniczych. Jest to idealny wybór do szeregowego łączenia wyłączników nadmiarowoprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na standardowej szynie DIN (TH35). Dzięki swojej długości (60 modułów), produkt jest szczególnie polecana do rozbudowanych rozdzielnic obiektowych, gdzie priorytetem jest uporządkowane, przejrzyste i trwałe prowadzenie zasilania przy zachowaniu najwyższych standardów technicznych.

Wskazówki Montażowe

Podczas instalacji szyny PSH1/60 należy zwrócić uwagę na kluczowe aspekty techniczne gwarantujące długowieczność połączenia. W przypadku docinania szyny na mniejszą liczbę modułów, niezbędne jest dokładne oczyszczenie krawędzi cięcia z opiłków miedzi oraz obowiązkowe zastosowanie dedykowanych zaślepek końcowych (end caps), aby zapewnić odpowiedni stopień ochrony IP oraz izolacji międzyfazowej. Szynę należy osadzić w zaciskach aparatury zgodnie z wytycznymi producenta, stosując odpowiedni moment dokręcania śrub, co zapobiega zjawisku luzowania się styków pod wpływem drgań i zmian temperatury. Zaleca się, aby montaż był wykonywany przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy szynę PSH1/60 można skracać we własnym zakresie? Tak, konstrukcja szyny umożliwia jej przycięcie do dowolnej długości, dopasowanej do aktualnej liczby modułów w rozdzielnicy.
• Z jakimi seriami aparatury ABB współpracuje ta listwa? Szyna jest w pełni zoptymalizowana pod kątem współpracy z seriami ABB Home oraz pro M compact.
• Jaki jest przekrój znamionowy tej szyny? Przekrój wynosi 10 mm², co pozwala na bezpieczne przesyłanie prądów znamionowych typowych dla obwodów odbiorczych i rozdzielczych.
• Czy po przecięciu szyny wymagane są dodatkowe akcesoria? Tak, po skróceniu szyny należy zamontować izolacyjne końcówki boczne, aby zachować pełne bezpieczeństwo użytkowania i zgodność z normami ochrony przed dotykiem bezpośrednim.
