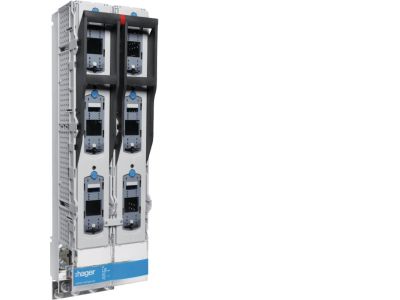

Listwa bliźniacza NH3 3P 1250A 690VAC szyny 185mm zaciski śrubowe M12, LV | LVDR1260CPX Hager

Opis i Kluczowe Cechy

Listwa bliźniacza NH3 o symbolu LVDR1260CPX to 3-biegunowa podstawa bezpiecznikowa przeznaczona do bezpieczników topikowych NH3. Zaprojektowana do pracy z prądem znamionowym 1250 A przy napięciu 690 V AC, co czyni ją rozwiązaniem do obwodów głównych w energetyce zawodowej i przemyśle. Wyposażona w zaciski śrubowe M12 oraz szyny o rozstawie 185 mm, gwarantuje pewne połączenie przewodów o dużym przekroju i kompatybilność ze standardowymi bezpiecznikami NH3.

• Prąd znamionowy 1250 A: umożliwia bezpieczne prowadzenie wysokich obciążeń bez ryzyka przegrzania styków – idealne do obwodów rozdzielczych o dużym zapotrzebowaniu mocy.
• Napięcie znamionowe 690 V AC: zapewnia kompatybilność z instalacjami przemysłowymi o podwyższonym napięciu, spełniając wymagania energetyki zawodowej.
• Konstrukcja 3-biegunowa (3P): w jednej obudowie zabezpiecza trzy fazy, upraszczając montaż i oszczędzając miejsce w rozdzielnicy.
• Zaciski śrubowe M12: gwarantują trwałe i niskorezystancyjne połączenie przewodów o dużym przekroju, co minimalizuje spadki napięcia i straty cieplne.
• Rozstaw szyn 185 mm: standardowy wymiar dla bezpieczników NH3 – ułatwia montaż w istniejących szafach rozdzielczych bez konieczności modyfikacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Konstrukcja oraz zastosowane materiały zapewniają niezawodną i bezpieczną pracę w warunkach przemysłowych, zgodnie z obowiązującymi standardami dla aparatury rozdzielczej i sterowniczej.

Zastosowanie

Listwa bliźniacza NH3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne podłączenie bezpieczników topikowych NH3 w obwodach głównych. Sprawdza się w:

• Rozdzielnicach głównych w zakładach przemysłowych i energetyce zawodowej.
• Systemach rozdziału energii w budynkach użyteczności publicznej i infrastrukturze krytycznej.
• Aplikacjach wymagających dużych prądów znamionowych (do 1250 A), np. zasilaniu maszyn, linii produkcyjnych.
• Modernizacji istniejących rozdzielnic, gdzie niezbędna jest wymiana lub rozbudowa sekcji bezpiecznikowej.

Wskazówki Montażowe

Montaż listwy bliźniaczej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Listwę mocuje się na szynie TH35 (DIN) lub bezpośrednio do płyty montażowej zgodnie z dokumentacją producenta. Zaciski śrubowe M12 należy dokręcać zalecanym momentem obrotowym (wartość podana w instrukcji dołączonej do produktu). Przekrój przewodów dobrać do prądu obciążenia 1250 A – stosować przewody o odpowiedniej obciążalności prądowej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz stan izolacji.

FAQ

• Do jakich bezpieczników jest przeznaczona ta listwa? Listwa jest dedykowana do bezpieczników topikowych typu NH3 o rozstawie szyn 185 mm.
• Jaki jest maksymalny prąd ciągły listwy? Znamionowy prąd ciągły wynosi 1250 A przy napięciu 690 V AC – parametry te są podane w karcie katalogowej produktu.
• Czy listwa wyposażona jest w osłony styków? Producent nie podaje w standardzie osłon styków. W zależności od wymogów instalacji zaleca się zastosowanie dodatkowych osłon lub zachowanie odpowiednich odstępów izolacyjnych zgodnie z normami.
