Licznik Kstar Smart Meter SDM630MCT 40mA CT (ESCT-TA16 120A/40mA) | SDM630MCT Kstar

Opis i Kluczowe Cechy

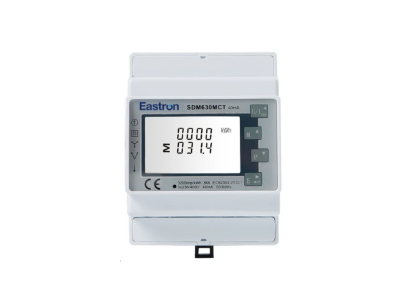

Licznik energii Kstar Smart Meter SDM630MCT to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach fotowoltaicznych oraz magazynach energii marki Kstar. Jako licznik 3-fazowy, umożliwia on precyzyjne monitorowanie przepływów energii elektrycznej w czasie rzeczywistym, co jest kluczowe dla optymalizacji autokonsumpcji oraz poprawnego zarządzania ładowaniem i rozładowywaniem akumulatorów. Urządzenie wykorzystuje metodę pomiaru półpośredniego przy użyciu dedykowanych przekładników prądowych ESCT-TA16 o prądzie pierwotnym do 120A i prądzie wtórnym 40mA, co pozwala na bezpieczną instalację bez konieczności przerywania głównych torów prądowych o dużych natężeniach.

• Interfejs komunikacyjny: Wyposażony w port RS-485 oraz protokół Modbus-RTU, co gwarantuje stabilną i niezawodną wymianę danych z inwerterami oraz systemami BMS.
• Stopień ochrony IP65: Wysoka szczelność obudowy sprawia, że urządzenie jest całkowicie odporne na wnikanie pyłu oraz strumienie wody, umożliwiając montaż w wymagających warunkach środowiskowych.
• Zasilanie DC: Szeroki zakres napięcia zasilania od 13 V DC do 36 V DC zapewnia elastyczność w integracji z różnymi systemami sterowania.
• Bezpieczeństwo: Zintegrowane zabezpieczenia przed przepięciami i zwarciami chronią infrastrukturę pomiarową przed uszkodzeniami elektrycznymi.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej i pomiarowej. Dzięki zastosowaniu wysokiej jakości komponentów, licznik spełnia wymagania w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Solidna konstrukcja o wadze 1,5 kg potwierdza zastosowanie trwałych materiałów izolacyjnych i precyzyjnych układów elektronicznych, co przekłada się na długą, 5-letnią gwarancję producenta.

Zastosowanie

Licznik Kstar SDM630MCT znajduje zastosowanie przede wszystkim w komercyjnych i domowych instalacjach fotowoltaicznych (PV) oraz systemach magazynowania energii (ESS). Jest niezbędnym elementem w układach typu "Zero Export", gdzie wymagana jest szybka reakcja inwertera na zmiany obciążenia w celu uniknięcia oddawania energii do sieci. Dzięki współpracy z przekładnikami 120A/40mA, idealnie nadaje się do modernizacji istniejących rozdzielnic, gdzie przestrzeń montażowa jest ograniczona, a wymagany jest precyzyjny monitoring trójfazowy.

Wskazówki Montażowe

Podczas instalacji licznika SDM630MCT należy zwrócić szczególną uwagę na kierunkowość przekładników prądowych (CT) – nieprawidłowy montaż może skutkować błędnymi odczytami kierunku przepływu energii. Urządzenie o wymiarach 120 x 80 x 60 mm powinno być montowane w sposób zapewniający swobodny dostęp do zacisków komunikacyjnych RS-485. Zaleca się stosowanie przewodów typu skrętka ekranowana dla magistrali komunikacyjnej, aby zminimalizować wpływ zakłóceń elektromagnetycznych. Przed uruchomieniem należy upewnić się, że napięcie zasilania mieści się w dopuszczalnym zakresie 13-36 V DC.

FAQ

• Czy licznik może pracować bez przekładników? Nie, model SDM630MCT jest dedykowany do pomiaru półpośredniego i wymaga zastosowania przekładników ESCT-TA16 120A/40mA dołączonych do zestawu lub kompatybilnych.
• Jaki jest zasięg komunikacji RS-485? Standard RS-485 pozwala na przesył danych na odległość do 1200 metrów, jednak w warunkach przemysłowych zaleca się stosowanie terminatorów linii przy długich odcinkach.
• Czy urządzenie można zamontować na zewnątrz? Tak, dzięki klasie szczelności IP65 licznik jest odporny na warunki atmosferyczne, jednak zaleca się montaż w obudowie chroniącej przed bezpośrednim działaniem promieni słonecznych w celu przedłużenia żywotności wyświetlacza.
