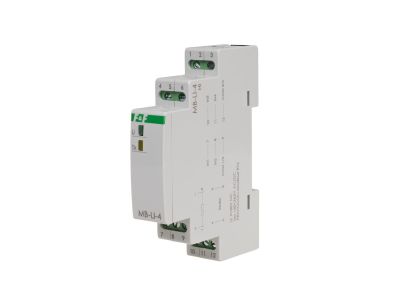

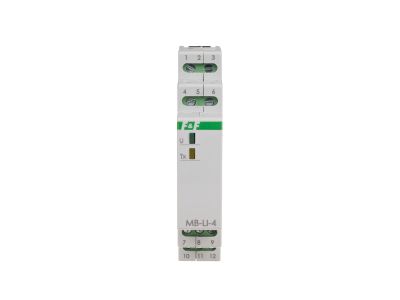

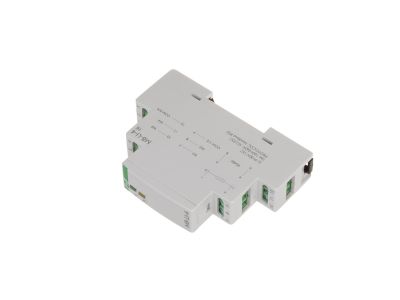

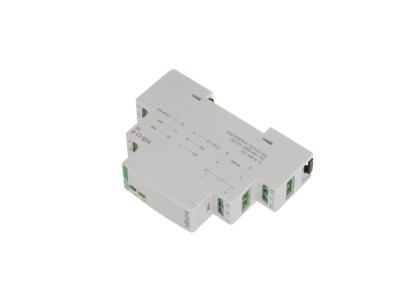

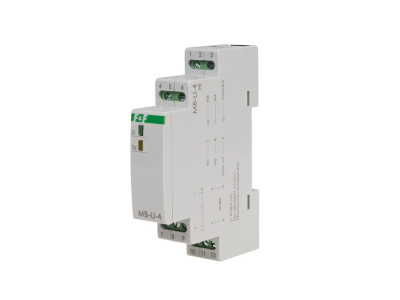

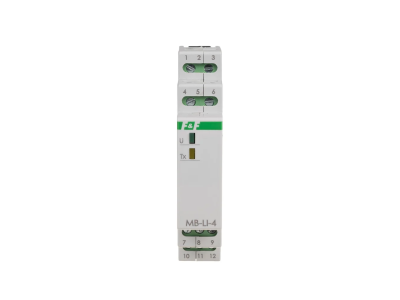

licznik impulsów z wyjściem MODBUS RTU, 4-kanałowy, 1 moduł | MAX-MB-LI-4HI F&F

Opis i Kluczowe Cechy

Licznik impulsów MAX‑MB‑LI‑4Hi to 4‑kanałowe urządzenie przeznaczone do zliczania sygnałów AC/DC oraz wymiany danych w systemach automatyki. Dzięki komunikacji MODBUS RTU przez port RS‑485 umożliwia zdalny odczyt i monitorowanie liczby cykli pracy. Kompaktowa obudowa o szerokości 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy, a szeroki zakres napięcia zasilania 9÷30 V DC zapewnia uniwersalność zastosowań.

• 4 niezależne wejścia liczące (160÷265 V AC/DC): umożliwiają jednoczesne zliczanie impulsów z czterech różnych źródeł – np. czujników położenia, liczników energii czy styczników – bez potrzeby stosowania dodatkowych przetworników.
• Komunikacja MODBUS RTU (RS‑485): integracja z PLC, systemami SCADA lub BMS dzięki standardowemu protokołowi; ustawiana prędkość 1200÷115200 bit/s, konfigurowalne bity parzystości i stopu.
• Maksymalna częstotliwość zliczania 100 Hz: pozwala na rejestrację szybkich sygnałów, np. z enkoderów lub czujników indukcyjnych, bez utraty impulsów.
• Napięcie zasilania 9÷30 V DC: kompatybilność z typowymi zasilaczami stosowanymi w automatyce – niski pobór mocy (0,3 W) minimalizuje straty energii.
• Szerokość 1 modułu (18 mm) i montaż na szynie TH35: oszczędność miejsca w rozdzielnicy, łatwa instalacja nawet w ciasnych szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej, posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi normami bezpieczeństwa dla aparatury modułowej (stopień ochrony IP20). Montaż i użytkowanie zgodnie z zaleceniami producenta gwarantują niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Licznik impulsów MAX‑MB‑LI‑4Hi sprawdza się wszędzie tam, gdzie konieczne jest precyzyjne zliczanie zdarzeń i przesyłanie danych do nadrzędnego systemu sterowania. Dzięki czterem wejściom i protokołowi MODBUS RTU znajduje zastosowanie w:

• Monitorowaniu liczby cykli pracy maszyn i urządzeń (np. pras, podajników, pomp).
• Zliczaniu impulsów z liczników energii elektrycznej, wody lub gazu z wyjściem przekaźnikowym lub napięciowym.
• Rejestracji sygnałów z czujników obecności, enkoderów lub fotokomórek w liniach produkcyjnych.
• Integracji z systemami automatyki budynkowej (BMS) do monitorowania stanu styczników, rozłączników czy siłowników.

Wskazówki Montażowe

Montaż i podłączenie licznika impulsów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuj na szynie TH35 (35 mm) w obudowie o stopniu ochrony min. IP20. Zaciski śrubowe przystosowane do przewodów o przekroju do 2,5 mm² – dokręcaj momentem 0,4 Nm zgodnie z dokumentacją. Przekrój przewodów dobierz do prądu obciążenia i warunków instalacji.

FAQ

• Jakie napięcie zasilania jest wymagane? Licznik zasilany jest napięciem stałym 9÷30 V DC. Zalecane napięcie to 24 V DC – powszechnie dostępne w instalacjach automatyki.
• Czy wejścia liczące są stykowe czy napięciowe? Wejścia akceptują sygnały napięciowe AC/DC w zakresie 160÷265 V. Można do nich bezpośrednio podłączać czujniki z wyjściem napięciowym (np. przekaźniki, liczniki energii) – nie wymagają dodatkowego kondycjonowania sygnału.
• Jaka jest maksymalna częstotliwość zliczanych impulsów? Maksymalna częstotliwość wejściowa wynosi 100 Hz, co wystarcza do rejestracji większości sygnałów przemysłowych (np. z enkoderów o niskiej rozdzielczości, czujników indukcyjnych, styków mechanicznych).
