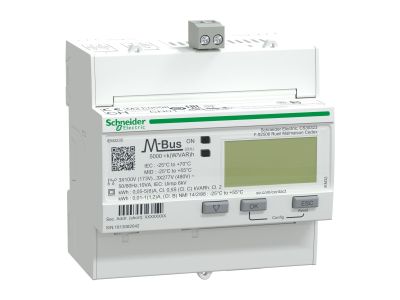

Licznik energii trójfazowy 5A kl 0,5S MID M-Bus PowerLogic | A9MEM3235 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii trójfazowy PowerLogic iEM3235 z serii Acti 9 to zaawansowane urządzenie pomiarowe zaprojektowane przez firmę Schneider Electric z myślą o profesjonalnych systemach zarządzania energią. Urządzenie charakteryzuje się wysoką precyzją pomiaru w klasie 0,5S, co pozwala na niezwykle dokładne monitorowanie zużycia energii czynnej w instalacjach przemysłowych i komercyjnych. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1A lub 5A, co zapewnia elastyczność w doborze osprzętu do konkretnego obciążenia sieci.

• Komunikacja M-Bus: Zintegrowany interfejs M-Bus umożliwia bezproblemową integrację z systemami odczytu danych i automatyki budynkowej (BMS).
• Certyfikacja MID: Zgodność z dyrektywą MID pozwala na wykorzystanie urządzenia do celów rozliczeniowych między dostawcą a odbiorcą energii.
• Wielofunkcyjność: Urządzenie monitoruje nie tylko energię czynną, ale również parametry sieci w czasie rzeczywistym, co ułatwia diagnostykę układu zasilania.
• Kompaktowa obudowa: Szerokość urządzenia dostosowana do standardowych rozdzielnic modułowych pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe i europejskie, co gwarantuje bezpieczeństwo oraz powtarzalność pomiarów. Licznik iEM3235 posiada certyfikat MID (Measuring Instruments Directive), co jest kluczowe w przypadku konieczności refakturowania kosztów energii elektrycznej. Urządzenie jest zgodne z normami IEC 61557-12, co definiuje wymagania dla urządzeń do monitorowania i pomiaru parametrów elektrycznych w sieciach rozdzielczych niskiego napięcia. Stopień ochrony obudowy zapewnia odporność na czynniki zewnętrzne zgodnie ze standardami branżowymi dla aparatury modułowej.

Zastosowanie

Licznik PowerLogic iEM3235 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem do systemów submeteringu, gdzie wymagany jest precyzyjny podział kosztów energii na poszczególne działy produkcji, najemców w biurowcach czy centra danych. Dzięki komunikacji M-Bus, licznik doskonale sprawdza się w rozproszonych systemach monitoringu mediów, pozwalając na zdalny odczyt parametrów bez konieczności fizycznej obecności przy rozdzielnicy. Może być stosowany w sieciach trójfazowych o różnej konfiguracji, współpracując z przekładnikami prądowymi w szerokim zakresie mocy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie ze schematem połączeń dostarczonym przez producenta. Licznik iEM3235 jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na poprawność podłączenia przekładników prądowych (kierunek przepływu prądu P1-P2 oraz S1-S2) oraz zachowanie odpowiednich momentów dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Przewody komunikacyjne magistrali M-Bus powinny być prowadzone z dala od kabli siłowych, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.

FAQ

• Czy licznik iEM3235 wymaga bezpośredniego podłączenia prądowego? Nie, jest to model współpracujący z zewnętrznymi przekładnikami prądowymi (CT) o prądzie wtórnym 1A lub 5A.
• Czy urządzenie posiada certyfikat do rozliczeń finansowych? Tak, licznik posiada certyfikat MID, co uprawnia do wykorzystywania jego wskazań w rozliczeniach między podmiotami.
• Jaki protokół komunikacyjny obsługuje ten model? Ten konkretny model (A9MEM3235) jest wyposażony w port komunikacyjny M-Bus.
• Czy licznik mierzy energię w obu kierunkach? Tak, seria iEM3000 pozwala na monitorowanie energii pobranej i oddanej, co jest istotne w instalacjach z odnawialnymi źródłami energii.
