Licznik energii trójfazowy 5A kl 0,5S MID Lon PowerLogic | A9MEM3275 Schneider Electric

Opis i Kluczowe Cechy

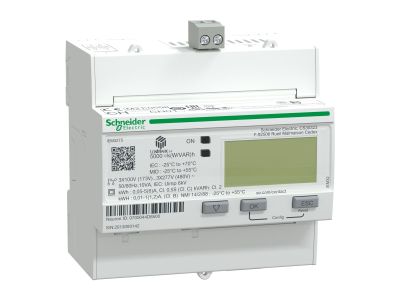

Licznik energii trójfazowy PowerLogic A9MEM3275 z serii Acti9 iEM3000 to zaawansowane urządzenie pomiarowe montowane na szynie DIN, przeznaczone do precyzyjnego pomiaru energii w instalacjach niskiego napięcia. Wyposażony w wyświetlacz LCD oraz wbudowany interfejs komunikacyjny LON, zapewnia dokładność pomiaru energii czynnej w klasie 0,5S (IEC 62053-22) i klasie C (EN 50470-3), co umożliwia zastosowanie w aplikacjach fakturowania podrzędnego. Urządzenie obsługuje napięcie zasilania 100–277 V AC (faza-neutral) lub 173–480 V AC (międzyfazowe) przy częstotliwości 50/60 Hz, a pomiar prądu realizowany jest za pośrednictwem przekładników prądowych o uzwojeniu wtórnym 1 A lub 5 A. Wymiary produktu: 90 x 69 x 95 mm (szer. x gł. x wys.).

• Klasa dokładności 0,5S (IEC 62053-22): gwarantuje precyzyjny pomiar energii czynnej – niezbędny przy rozliczeniach między najemcami a także w systemach monitorowania efektywności energetycznej.
• Komunikacja LON (zaciski śrubowe): umożliwia integrację z systemami automatyki budynkowej (BMS) i zdalny odczyt danych bez konieczności stosowania dodatkowych konwerterów.
• 4 programowalne harmonogramy taryf: pozwalają na elastyczne rozliczanie energii w zależności od pory dnia lub stref taryfowych – idealne do optymalizacji kosztów w obiektach komercyjnych.
• 1 programowalne wejście cyfrowe: może służyć jako wejście do sterowania taryfami lub zliczania impulsów (np. z liczników wody/gazu), rozszerzając funkcjonalność pomiarową.
• Pomiar w 4 kwadrantach (energia czynna i bierna): dostarcza pełnej informacji o przepływach energii – zarówno pobór, jak i oddawanie do sieci – co jest kluczowe w instalacjach z fotowoltaiką lub odbiorem mocy biernej.

Zgodność z Normami

Licznik A9MEM3275 spełnia wymagania norm: IEC 62053-22 (energia czynna, klasa 0,5S), EN 50470-3 (energia czynna, klasa C) oraz IEC 61557-12 (pomiar mocy i energii). Posiada certyfikaty CE, UL, EAC oraz MID (dyrektywa pomiarowa), co potwierdza jego zgodność z europejskimi wymogami dla urządzeń do fakturowania podrzędnego.

Zastosowanie

Licznik przeznaczony jest do precyzyjnego pomiaru energii w instalacjach trójfazowych (3-faz + N) oraz jednofazowych, współpracuje z przekładnikami prądowymi 1A/5A. Znajduje zastosowanie w:

• Fakturowaniu podrzędnym (sub-billing) w budynkach wielolokalowych, centrach handlowych i biurowcach – dzięki certyfikatowi MID i klasie 0,5S.
• Monitorowaniu zużycia energii w zakładach produkcyjnych i halach magazynowych – integracja z systemem BMS przez protokół LON.
• Systemach zarządzania energią (EMS) i rozliczania kosztów według taryf czasowych – 4 harmonogramy taryf.
• Instalacjach z odnawialnymi źródłami energii (PV, magazyny) – pomiar w 4 kwadrantach pozwala śledzić bilans energii pobranej i oddanej do sieci.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie DIN (TH35) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do obciążenia (zgodnie z projektem instalacji), a moment dokręcania zacisków śrubowych stosować według dokumentacji producenta. Licznik wymaga zastosowania zewnętrznych przekładników prądowych (1A lub 5A) – ich dobór i podłączenie należy wykonać zgodnie z instrukcją.

FAQ

• Czy licznik posiada certyfikat MID i może być używany do fakturowania? Tak, licznik A9MEM3275 jest certyfikowany zgodnie z dyrektywą MID (środek pomiarowy), co uprawnia go do stosowania w rozliczeniach energii w obiektach wielolokalowych i komercyjnych.
• Jakie przekładniki prądowe są wymagane? Urządzenie współpracuje z przekładnikami o uzwojeniu wtórnym 1A lub 5A (należy wybrać odpowiednie w zależności od zakresu prądu pierwotnego). Sam licznik mierzy prąd wtórny, nie wymaga bezpośredniego pomiaru głównego obwodu.
• Czy komunikacja LON wymaga dodatkowego okablowania? Tak, interfejs LON realizowany jest poprzez zaciski śrubowe w standardowym okablowaniu skrętnym (zalecany kabel LON). Nie jest wymagany konwerter, jeśli system nadrzędny obsługuje ten protokół.
