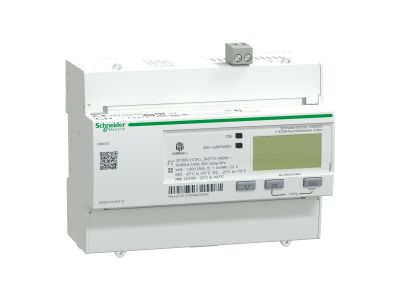

Licznik energii trójfazowy 125A kl 1 MID Lon PowerLogic | A9MEM3375 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii trójfazowy A9MEM3375 z serii PowerLogic Lon to zaawansowane urządzenie pomiarowe przeznaczone do montażu na szynie DIN. Oferuje bezpośredni pomiar prądu do 125 A, klasę dokładności 1 (MID) oraz komunikację w protokole LON, co umożliwia precyzyjne rozliczanie energii i integrację z systemami zarządzania. Wyposażony w czytelny wyświetlacz LCD oraz diody LED sygnalizujące zasilanie i impulsy, zapewnia pełen lokalny podgląd parametrów sieci.

• Prąd znamionowy 125 A: bezpośrednie podłączenie bez konieczności stosowania przekładników prądowych – upraszcza instalację i redukuje koszty okablowania.
• Klasa dokładności 1 (MID) i klasa B wg EN 50470-3: gwarantuje precyzyjny pomiar energii czynnej, niezbędny w aplikacjach fakturowania podrzędnego i rozliczeń.
• Komunikacja LON: umożliwia zdalny odczyt danych i integrację z systemami automatyki budynkowej (BMS) oraz systemami zarządzania energią.
• 4 programowalne harmonogramy taryf + wejście cyfrowe: elastyczne sterowanie rozliczeniami w zależności od pory dnia lub sygnałów zewnętrznych (np. PLC, styczniki).
• Pomiar w 4 kwadrantach: rejestruje energię czynną i bierną w obu kierunkach, idealny do analizy bilansu energetycznego obiektu.

Zgodność z Normami

Licznik spełnia wymagania norm: IEC 62053-21 (klasa 1 dla energii czynnej), EN 50470-3 (klasa B) oraz IEC 61557-12 (klasa 1). Posiada certyfikaty MID (dyrektywa pomiarowa), CE, UL oraz EAC. Zgodność z powyższymi normami potwierdza jego przydatność w aplikacjach legalizacyjnych i fakturowaniu podrzędnym.

Zastosowanie

Licznik A9MEM3375 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny, certyfikowany pomiar energii w sieciach trójfazowych. Sprawdza się zarówno w budynkach komercyjnych, jak i przemysłowych.

• Podliczanie energii w budynkach wielorodzinnych i biurowcach – rozliczanie najemców lub lokali użytkowych.
• Monitoring zużycia w zakładach produkcyjnych – identyfikacja odbiorników o wysokim poborze i optymalizacja kosztów.
• Integracja z systemami BMS/PLC – zdalny odczyt, analiza profili obciążenia i automatyczne sterowanie taryfami.
• Instalacje fotowoltaiczne i magazyny energii – pomiar przepływów dwukierunkowych (4 kwadranty).

Wskazówki Montażowe

Montaż i podłączenie licznika może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać do prądu znamionowego 125 A oraz obciążalności zacisków (zalecany przekrój wg dokumentacji producenta). Moment dokręcania zacisków śrubowych musi być zgodny z instrukcją dołączoną do urządzenia. Należy zapewnić odpowiednią wentylację oraz nie przekraczać dopuszczalnych zakresów napięcia i częstotliwości (50/60 Hz).

FAQ

• Czy licznik posiada certyfikat MID? Tak, urządzenie posiada certyfikat MID, co uprawnia do stosowania go w rozliczeniach energii (fakturowanie podrzędne).
• Jaki protokół komunikacyjny jest obsługiwany? Licznik wyposażony jest w interfejs komunikacyjny LON (Local Operating Network) z zaciskami śrubowymi, umożliwiający podłączenie do systemów nadrzędnych.
• Jakie konfiguracje sieci są obsługiwane? Urządzenie pracuje w sieciach jednofazowych z przewodem neutralnym, trójfazowych bez neutralnego oraz trójfazowych z neutralnym. Napięcie zasilania może wynosić od 100 do 277 VAC (faza-neutralny) lub od 173 do 480 VAC (międzyfazowe).
