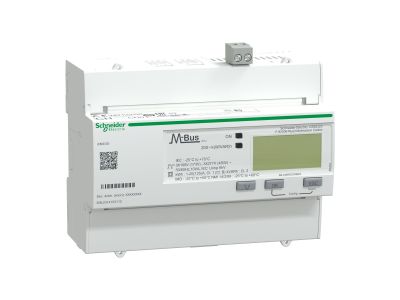

Licznik energii trójfazowy 125A kl 1 M-Bus MID PowerLogic | A9MEM3335 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii trójfazowy PowerLogic iEM3335 z serii Acti 9 to zaawansowane urządzenie pomiarowe zaprojektowane przez Schneider Electric z myślą o precyzyjnym monitorowaniu zużycia energii elektrycznej w instalacjach przemysłowych i komercyjnych. Urządzenie umożliwia pomiar bezpośredni prądu o natężeniu do 125 A, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych w obwodach o dużym obciążeniu, upraszczając tym samym strukturę rozdzielnicy. Licznik charakteryzuje się 1. klasą dokładności pomiaru energii czynnej, co gwarantuje wysoką rzetelność danych. Zintegrowany protokół komunikacyjny M-Bus pozwala na bezproblemową integrację z systemami zarządzania budynkiem (BMS) oraz systemami zdalnego odczytu mediów, umożliwiając automatyzację procesów rozliczeniowych i optymalizację kosztów operacyjnych.

• Pomiar bezpośredni do 125 A: Pozwala na obsługę wymagających odbiorników bez dodatkowego osprzętu.
• Komunikacja M-Bus: Standardowy interfejs magistrali szeregowej dedykowany do zdalnego odczytu liczników.
• Wielofunkcyjność: Monitorowanie energii czynnej i biernej oraz parametrów sieci w czasie rzeczywistym.
• Wyświetlacz LCD: Czytelny interfejs lokalny umożliwiający szybką weryfikację parametrów bez użycia narzędzi diagnostycznych.

Zgodność z Normami

Urządzenie posiada certyfikację MID (Measuring Instruments Directive), co oznacza, że spełnia rygorystyczne wymagania Unii Europejskiej dotyczące przyrządów pomiarowych wykorzystywanych do rozliczeń finansowych. Zgodność z normą IEC 62053-21 oraz IEC 61557-12 potwierdza wysoką jakość wykonania oraz odporność na zakłócenia elektromagnetyczne. Licznik został zaprojektowany zgodnie ze standardami serii Acti 9, co zapewnia pełną kompatybilność z aparaturą modułową Schneider Electric i gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Licznik iEM3335 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających precyzyjnego podziału kosztów energii. Jest idealnym rozwiązaniem dla centrów logistycznych, biurowców klasy A, obiektów handlowych oraz zakładów produkcyjnych. Dzięki komunikacji M-Bus, urządzenie doskonale sprawdza się w systemach inteligentnego opomiarowania (Smart Metering), pozwalając zarządcom nieruchomości na zdalne generowanie raportów zużycia dla poszczególnych najemców lub linii technologicznych. Może być również wykorzystywany w systemach zarządzania energią ISO 50001 do identyfikacji obszarów o nadmiernym poborze mocy.

Wskazówki Montażowe

Montaż licznika odbywa się na standardowej szynie DIN (TH35), co pozwala na łatwą adaptację w typowych szafach rozdzielczych. Ze względu na pomiar bezpośredni do 125 A, należy zwrócić szczególną uwagę na odpowiedni dobór przekroju przewodów zasilających, aby zminimalizować straty energii i uniknąć przegrzewania zacisków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka oraz dokręcanie śrub zaciskowych z momentem określonym w dokumentacji technicznej producenta. Podczas konfiguracji magistrali M-Bus należy pamiętać o prawidłowej polaryzacji przewodów komunikacyjnych oraz nadaniu unikalnego adresu urządzenia w sieci, aby zapewnić poprawną transmisję danych do koncentratora.

FAQ

• Czy licznik iEM3335 wymaga przekładników prądowych? Nie, jest to licznik do pomiaru bezpośredniego, obsługujący natężenie prądu do 125 A.
• Czy urządzenie może być wykorzystywane do rozliczeń z lokatorami? Tak, dzięki certyfikatowi MID licznik jest dopuszczony do celów rozliczeniowych.
• Jaki protokół komunikacyjny obsługuje ten model? Model iEM3335 jest wyposażony w interfejs komunikacyjny M-Bus.
• Na jaką szynę montuje się licznik? Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm.
