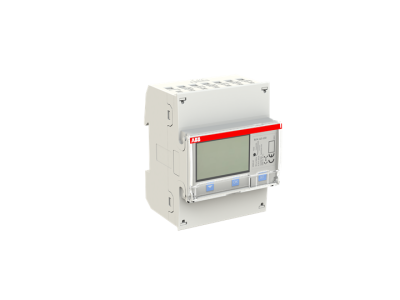

Licznik energii elektrycznej modułowy 3-fazowy przekładnikowy, kl.B(1), pro M compact, B24 112-100 | 2CMA100178R1000 ABB

Alternatywny kod produktu: 2CMA100178R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej modułowy 3-fazowy 2CMA100178R1000 (wersja B24 112-100) to zaawansowany miernik kompaktowy przeznaczony do montażu na szynie DIN. Wyposażony w podświetlany wyświetlacz zapewniający czytelne odczyty nawet w trudnych warunkach oświetleniowych. Przeznaczony do systemów 3- lub 4-przewodowych, miernik mierzy energię czynną w układzie z przekładnikiem prądowym. Zapewnia szerokie możliwości monitorowania, rejestracji oraz integracji z systemami automatyki budynkowej.

• Klasa dokładności B(1): Zapewnia precyzyjny pomiar energii czynnej zgodnie z normami MID, niezbędny w systemach rozliczeniowych i pomiarowych.
• Podświetlany wyświetlacz LCD: Czytelne odczyty w każdych warunkach oświetleniowych, ułatwiające bieżące monitorowanie zużycia energii.
• Komunikacja RS-485 z Modbus RTU: Umożliwia zdalny monitoring, integrację z systemami SCADA, BMS oraz archiwizację danych pomiarowych w czasie rzeczywistym.
• 25 programowalnych alarmów i dzienniki zdarzeń: Pozwalają na monitorowanie przekroczeń progów zużycia, awarii lub innych zdarzeń krytycznych z dokładnością czasową.
• Modułowa konstrukcja na szynę DIN: Ułatwia montaż w szafach rozdzielczych i centralach sterowania, oszczędzając miejsce i upraszczając instalację.

Zgodność z Normami

Licznik spełnia wymagania normy IEC 62053-21 dla klasy dokładności 1,0 (B) oraz posiada certyfikację MID (Measurement Instruments Directive), co zapewnia ważność pomiarów w systemach rozliczeniowych. Produkt posiada deklarację zgodności CE.

Zastosowanie

Licznik energii elektrycznej 3-fazowy modułowy 2CMA100178R1000 znajduje zastosowanie w instalacjach wymagających precyzyjnego pomiaru i monitorowania zużycia energii elektrycznej.

• Systemy rozliczeniowe w budynkach mieszkalnych i komercyjnych – dokładny pomiar energii czynnej w układzie 3- lub 4-przewodowym.
• Centrale sterowania i automatyka budynkowa – integracja z systemami BMS poprzez komunikację RS-485 Modbus RTU.
• Monitorowanie zużycia energii w układach z przekładnikami prądowymi – zastosowanie w instalacjach przemysłowych i energetyce.
• Systemy zarządzania energią (EMS) – archiwizacja danych pomiarowych i generowanie raportów zużycia.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie pomiarowym. Licznik montować na szynie DIN w pozycji pionowej, zachowując minimalne odstępy względem sąsiednich modułów w celu zapewnienia odpowiedniej wentylacji. Podłączenie przewodów pomiarowych i komunikacyjnych należy wykonać zgodnie z dokumentacją techniczną, zwracając szczególną uwagę na poprawność połączeń napięciowych i prądowych. Po montażu przeprowadzić testy funkcjonalne i weryfikację pomiarów.

FAQ

• Czy licznik posiada wyjście impulsowe? Tak, licznik wyposażony jest w jedno wyjście impulsowe/lub alarmowe, które może być skonfigurowane do przekazywania sygnałów o zdarzeniach lub alarmach.
• Jaki jest zakres pomiarowy licznika? Dokładny zakres pomiarowy nie został podany w dostępnych danych. Sprawdź dokumentację techniczną lub etykietę produktu dla pełnej specyfikacji parametrów.
• Czy licznik wymaga zewnętrznego zasilania? Tak, licznik wymaga zasilania napięciem pomocniczym (szczegóły w dokumentacji), które należy podłączyć zgodnie z instrukcją.
