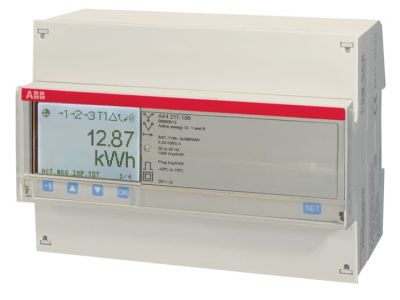

Licznik energii elektrycznej modułowy 3-fazowy przekładnikowy, kl.B(1), pro M compact, A44 211-100 | 2CMA100013R1000 ABB

Alternatywny kod produktu: 2CMA100013R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy modułowy (symbol 2CMA100013R1000) to zaawansowane urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii w instalacjach przemysłowych, komercyjnych oraz budynkach wielorodzinnych. Przeznaczony do systemów 3- lub 4-przewodowych z szerokim zakresem napięć. Wyposażony w podświetlany, łatwy do odczytu wyświetlacz zorientowany na piksele, umożliwiający szybki odczyt danych nawet w trudnych warunkach oświetleniowych. Posiada 25 programowalnych alarmów i dzienniki zdarzeń, co ułatwia monitoring i diagnostykę.

• Klasa dokładności 1.0 (B): Zapewnia wysoką precyzję pomiaru energii czynnej i biernej, zgodną z normami MID i IEC – kluczowe dla rozliczeń handlowych i bilansowania mocy.
• Pomiar energii czynnej i biernej: Import i eksport energii rejestrowany w różnych rejestrach oraz sumarycznie, co umożliwia kompleksową analizę zużycia i strat.
• Podświetlany wyświetlacz zorientowany na piksele: Duży, czytelny ekran ułatwia odczyt danych nawet przy słabym oświetleniu, z możliwością personalizacji układu wyświetlania.
• 25 alarmów i dzienniki zdarzeń: Automatyczne powiadomienia o przekroczeniach progów zużycia, awariach lub nietypowych zdarzeniach, z możliwością archiwizacji danych.
• Jedno wyjście impulsowe/alarmowe: Możliwość podłączenia do systemów automatyki lub monitoringu w celu zdalnego sterowania lub integracji z SCADA.

Zgodność z Normami

Licznik spełnia wymagania normy IEC oraz posiada zatwierdzenie MID (Measuring Instruments Directive), co potwierdza jego zgodność z europejskimi przepisami dotyczącymi pomiarów energii elektrycznej. Zapewnia wiarygodne rozliczenia handlowe i techniczne.

Zastosowanie

Precyzyjny pomiar zużycia energii w instalacjach trójfazowych wymaga niezawodnego i certyfikowanego urządzenia. Licznik ten sprawdza się w kluczowych aplikacjach przemysłowych i komercyjnych.

• Pomiar zużycia energii w budynkach biurowych, handlowych i przemysłowych – rozliczenia z dostawcą energii.
• Monitoring mocy biernej i czynnej w układach zasilających – optymalizacja kosztów energii i wykrywanie strat.
• Integracja z systemami BMS/SCADA – zdalne odczyty, alarmy i raportowanie w czasie rzeczywistym.
• Pomiar energii w układach zasilania awaryjnego (UPS, agregaty) – rejestracja importu/eksportu energii w różnych trybach pracy.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montuje się na szynie DIN 35 mm. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że parametry instalacji (napięcie, prąd) są zgodne z zakresem pracy licznika. Połączenia wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe podłączenie przewodów fazowych i neutralnego. Po montażu przeprowadzić testy funkcjonalne i weryfikację poprawności pomiarów.

FAQ

• Czy licznik mierzy energię bierną? Tak, licznik rejestruje zarówno energię czynną, jak i bierną – import i eksport w różnych rejestrach oraz sumarycznie, co umożliwia kompleksową analizę zużycia.
• Jakie są zalety podświetlanego wyświetlacza? Wyświetlacz zorientowany na piksele i podświetlany zapewnia czytelność danych nawet w słabym oświetleniu, ułatwiając odczyt w szafach sterowniczych lub pomieszczeniach technicznych.
• Czy licznik posiada certyfikat MID? Tak, urządzenie posiada zatwierdzenie MID, co potwierdza jego zgodność z europejskimi dyrektywami dotyczącymi pomiarów energii i umożliwia stosowanie w rozliczeniach handlowych.
