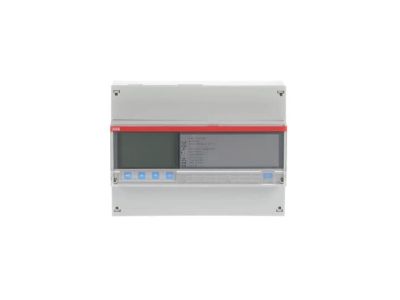

Licznik energii elektrycznej, modułowy 3-fazowy do 80A, en.czynna, kl.B(1) A43 112-100 | 2CMA100244R1000 ABB

Alternatywny kod produktu: 2CMA100244R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy do 80A (symbol 2CMA100244R1000) to zaawansowany miernik modułowy dedykowany do systemów pomiaru energii czynnej w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej. Wyposażony w duży, podświetlany wyświetlacz zorientowany na piksele zapewnia czytelny odczyt danych nawet w trudnych warunkach oświetleniowych. Obsługuje systemy 3- lub 4-przewodowe przy szerokim zakresie napięć, co gwarantuje uniwersalność zastosowania.

• Duży podświetlany wyświetlacz: Umożliwia szybki i bezbłędny odczyt parametrów pomiarowych, nawet w warunkach słabego oświetlenia.
• Klasa dokładności 1,0: Zapewnia wiarygodne pomiary energii czynnej, zgodne z normami MID i IEC – kluczowe dla rozliczeń komercyjnych.
• Komunikacja RS-485 (Modbus RTU/ magistrala EQ): Umożliwia zdalne monitorowanie, integrację z systemami SCADA i automatyką budynkową.
• 25 możliwych alarmów i dzienniki zdarzeń: Ułatwiają diagnostykę i zapewniają pełną kontrolę nad zużyciem energii oraz stanem instalacji.
• Jedno wyjście impulsowe/alarmowe: Przeznaczone do współpracy z zewnętrznymi systemami sygnalizacji lub sterowania.

Zgodność z Normami

Licznik spełnia wymagania norm IEC oraz posiada zatwierdzenie MID, co gwarantuje zgodność z europejskimi standardami dla urządzeń pomiarowych energii elektrycznej. Zapewnia wiarygodne rozliczenia handlowe i spełnia wymogi prawa energetycznego.

Zastosowanie

Licznik energii 3-fazowy 80A przeznaczony jest do precyzyjnego pomiaru zużycia energii czynnej w różnorodnych instalacjach.

• Przemysłowe systemy rozliczeniowe – dokładny pomiar zużycia energii w procesach produkcyjnych.
• Budynki komercyjne (biura, centra handlowe) – monitorowanie zużycia energii dla potrzeb billingowych.
• Instalacje fotowoltaiczne – pomiar energii wytworzonej i wprowadzonej do sieci.
• Systemy automatyki budynkowej – integracja z systemami BMS i SCADA poprzez RS-485.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować na szynie DIN w szafie rozdzielczej. Przed montażem upewnić się, że parametry sieci (napięcie, prąd znamionowy) są zgodne z danymi technicznymi licznika. Połączenia wykonywać zgodnie z instrukcją, zwracając szczególną uwagę na poprawność podłączenia faz i neutralnego. Po instalacji przeprowadzić test funkcjonalny, weryfikując poprawność działania wyświetlacza, alarmów i komunikacji.

FAQ

• Czy licznik posiada zatwierdzenie MID? Tak, licznik posiada zatwierdzenie MID, co potwierdza jego zgodność z europejskimi normami dla urządzeń pomiarowych i umożliwia stosowanie w rozliczeniach handlowych.
• Jakie są dostępne interfejsy komunikacyjne? Licznik wyposażony jest w interfejs RS-485, który obsługuje protokoły Modbus RTU oraz magistralę EQ – umożliwia to zdalne monitorowanie i integrację z systemami automatyki.
• Czy licznik wymaga zasilania pomocniczego? Zasilanie odbywa się bezpośrednio z mierzonej sieci, nie wymaga dodatkowego zasilania pomocniczego.
