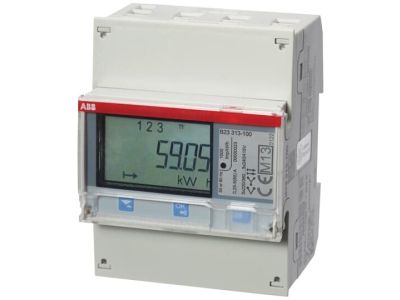

Licznik energii elektrycznej modułowy 3-fazowy do 65A, kl.B(1), pro M compact, B23 313-100 | 2CMA100170R1000 ABB

Alternatywny kod produktu: 2CMA100170R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej modułowy 3-fazowy pro M compact (symbol 2CMA100170R1000) to zaawansowany miernik klasy B(1) przeznaczony do montażu na szynie DIN. Urządzenie mierzy zarówno energię czynną, jak i bierną w systemach 3- lub 4-przewodowych, obsługując do czterech taryf. Wbudowany podświetlany wyświetlacz zapewnia czytelny odczyt, a 25 alarmów i dzienniki zdarzeń umożliwiają kompleksowe monitorowanie zużycia energii.

• Pomiar energii czynnej i biernej: Dokładne rozliczanie energii w instalacjach trójfazowych, zarówno w układzie 3-, jak i 4-przewodowym.
• Klasa dokładności B(1): Zapewnia wysoką precyzję pomiaru zgodną z wymaganiami MID, odpowiednią dla rozliczeń handlowych.
• Komunikacja M-Bus: Umożliwia zdalny odczyt danych i integrację z systemami monitoringu energetycznego.
• Wyświetlacz podświetlany: Czytelny odczyt parametrów nawet w słabo oświetlonych miejscach rozdzielnicy.
• 25 alarmów i dzienniki zdarzeń: Wczesne wykrywanie nieprawidłowości w instalacji oraz rejestracja historycznych danych pomiarowych.

Zgodność z Normami

Licznik spełnia wymagania normy IEC oraz posiada zatwierdzenie MID (Measuring Instruments Directive) zgodnie z dyrektywami Unii Europejskiej. Produkt jest certyfikowany do stosowania w instalacjach wymagających legalizacji pomiarów energii.

Zastosowanie

Licznik energii 3-fazowy pro M compact przeznaczony jest do precyzyjnego pomiaru i rozliczania energii elektrycznej w różnorodnych instalacjach.

• Budynki komercyjne i biurowe – monitoring zużycia energii dla celów rozliczeniowych.
• Instalacje mieszkaniowe zasilane trójfazowo – precyzyjne rozliczanie zużycia energii między mieszkańcami.
• Obiekty przemysłowe – monitorowanie zużycia energii w poszczególnych obwodach.
• Systemy fotowoltaiczne – pomiar energii wytwarzanej i pobieranej z sieci.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN DIN 35 mm, zapewniając odpowiednią wentylację i przestrzeń dla podłączenia przewodów. Przed montażem należy odłączyć napięcie w obwodzie. Przewody fazowe i neutralne należy podłączyć zgodnie z oznaczeniami na liczniku, zwracając uwagę na właściwy moment dokręcania zacisków (zalecane wartości znajdują się w dokumentacji technicznej). Po zakończeniu montażu przeprowadzić test funkcjonalny, sprawdzając poprawność pomiarów i komunikaty na wyświetlaczu.

FAQ

• Czy licznik obsługuje pomiar energii biernej? Tak, licznik mierzy zarówno energię czynną, jak i bierną, co umożliwia kompleksową analizę zużycia energii w instalacji.
• Jakie są możliwości komunikacji licznika? Urządzenie wyposażone jest w interfejs M-Bus, umożliwiający zdalny odczyt danych i integrację z systemami monitoringu energetycznego.
• Czy licznik posiada zatwierdzenie MID? Tak, licznik posiada zatwierdzenie MID (Measuring Instruments Directive), co potwierdza jego zgodność z wymaganiami dla legalizowanych przyrządów pomiarowych.
