Licznik energii elektrycznej 3-fazowy 6A | LE-03MW-CT F&F

Opis i Kluczowe Cechy

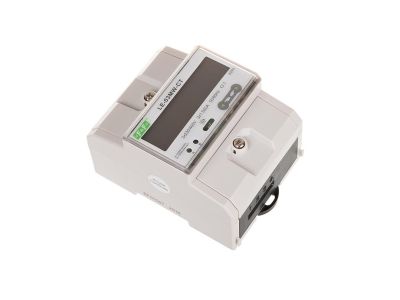

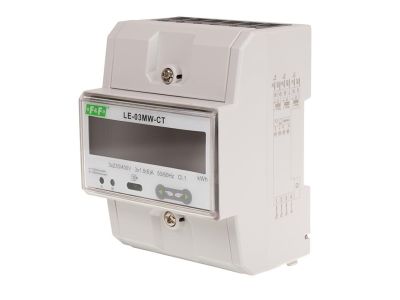

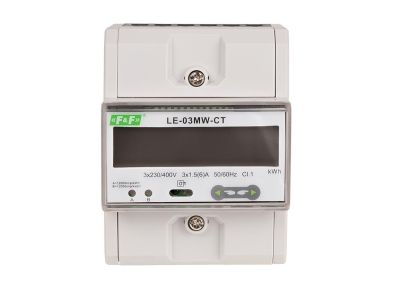

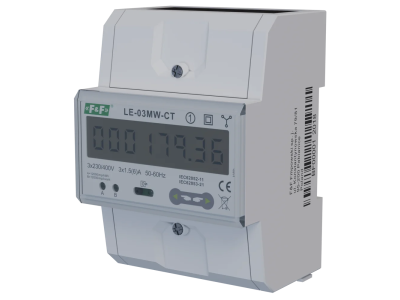

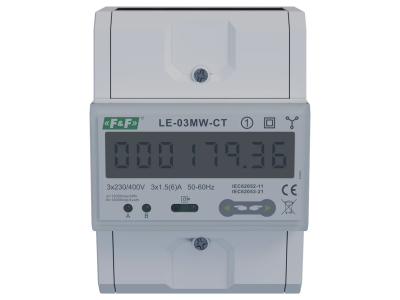

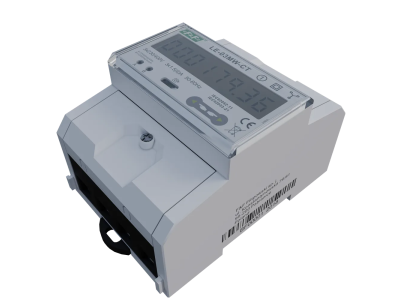

Licznik energii elektrycznej LE-03MW-CT marki F&F to zaawansowane, elektroniczne urządzenie pomiarowe zaprojektowane do pracy w sieciach trójfazowych. Jest to licznik dwukierunkowy, co pozwala na precyzyjne monitorowanie zarówno energii pobranej, jak i oddanej do sieci, co jest kluczowe w nowoczesnych instalacjach prosumenckich. Urządzenie dedykowane jest do pomiaru w układzie półpośrednim, współpracując z zewnętrznymi przekładnikami prądowymi o prądzie wtórnym 5A. Maksymalny prąd wejściowy licznika wynosi 6A, co zapewnia bezpieczny margines pracy przy znamionowym obciążeniu przekładników.

• Komunikacja Modbus RTU: Wyposażenie w interfejs RS-485 oraz protokół Modbus RTU umożliwia pełną integrację z systemami BMS, SCADA oraz inteligentnymi systemami zarządzania energią, pozwalając na zdalny odczyt parametrów i konfigurację urządzenia.
• Programowalna przekładnia: Możliwość ustawienia parametrów przekładni prądowej pozwala na elastyczne dopasowanie licznika do konkretnej instalacji i zastosowanych przekładników zewnętrznych.
• Wielotaryfowość: Wbudowany zegar czasu rzeczywistego (RTC) umożliwia precyzyjne rozliczanie zużycia energii z podziałem na różne strefy taryfowe, co optymalizuje koszty eksploatacji obiektu.
• Port optyczny: Zgodność z normą EN62056 (IEC1107) zapewnia alternatywny sposób komunikacji i diagnostyki urządzenia bezpośrednio na obiekcie.
• Wyjście impulsowe SO: Stała impulsowa wynosząca 12000 imp/kWh dla prądu wtórnego 5A pozwala na podłączenie zewnętrznych liczników impulsowych lub systemów zliczających.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z najwyższymi standardami technicznymi. Port optyczny spełnia rygorystyczne wymagania normy EN62056 (IEC1107), co gwarantuje interoperacyjność z profesjonalnymi czytnikami danych. Licznik spełnia dyrektywy unijne w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej, co jest niezbędne w środowiskach przemysłowych o wysokim poziomie zakłóceń.

Zastosowanie

Licznik LE-03MW-CT znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest idealnym rozwiązaniem do monitorowania zużycia energii w halach produkcyjnych, biurowcach oraz centrach logistycznych, gdzie wymagany jest pomiar półpośredni ze względu na wysokie wartości prądów roboczych. Dzięki funkcji dwukierunkowości, doskonale sprawdza się w instalacjach fotowoltaicznych dużej mocy, umożliwiając precyzyjne bilansowanie energii. Możliwość pracy w sieciach zdalnego odczytu danych czyni go fundamentem systemów optymalizacji kosztów mediów energetycznych.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody prądowe od przekładników należy podłączyć do odpowiednich zacisków, zwracając szczególną uwagę na polaryzację (kierunek przepływu prądu). Przekrój przewodów komunikacyjnych dla magistrali RS-485 powinien być dobrany zgodnie z zasadami tworzenia sieci Modbus (zalecana skrętka ekranowana). Po podłączeniu należy zaprogramować odpowiednią wartość przekładni prądowej w menu urządzenia, aby wskazania energii odpowiadały rzeczywistym wartościom po stronie pierwotnej układu.

FAQ

• Czy licznik wymaga dodatkowego zasilania do pracy? Nie, licznik pobiera energię niezbędną do pracy układów elektronicznych bezpośrednio z mierzonych faz napięciowych.
• Jaka jest stała impulsowa dla wyjścia SO? Stała impulsowa wynosi 12000 imp/kWh i odnosi się do prądu wejściowego licznika (prądu wtórnego przekładnika 5A).
• Czy mogę zdalnie zmienić taryfy w liczniku? Tak, dzięki interfejsowi RS-485 i protokołowi Modbus RTU możliwa jest zdalna konfiguracja parametrów licznika, w tym zarządzanie strefami taryfowymi.
• Czy urządzenie mierzy energię oddaną do sieci? Tak, LE-03MW-CT jest licznikiem dwukierunkowym, co oznacza, że zlicza energię w obu kierunkach przepływu.
