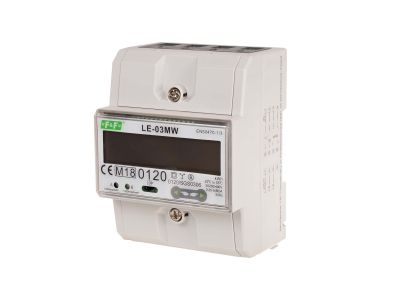

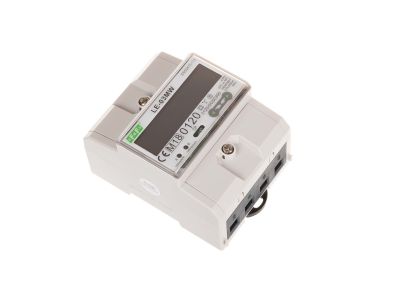

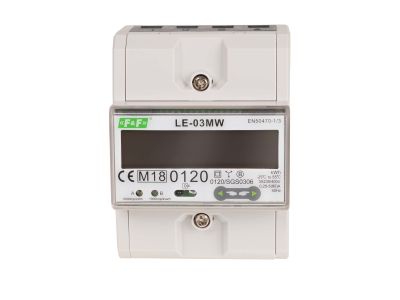

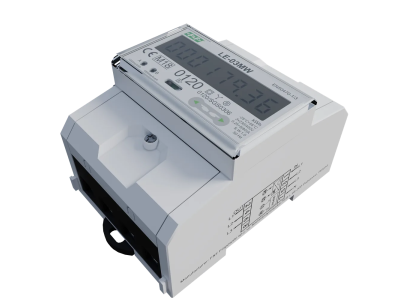

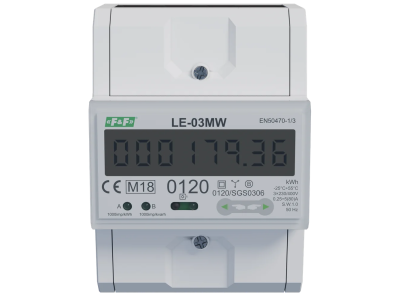

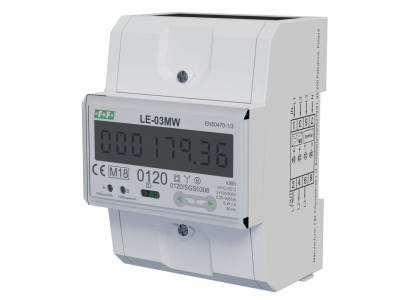

Licznik energii elektrycznej 3-fazowy 80A, MID | LE-03MW F&F

Opis i Kluczowe Cechy

Licznik energii elektrycznej LE-03MW marki F&F to zaawansowane, elektroniczne urządzenie pomiarowe zaprojektowane do pracy w trójfazowych sieciach prądu przemiennego. Urządzenie umożliwia precyzyjny pomiar zużycia energii w układzie bezpośrednim, obsługując natężenie prądu o wartości do 80 A bez konieczności stosowania zewnętrznych przekładników prądowych. Kluczową funkcjonalnością modelu LE-03MW jest możliwość pomiaru energii w dwóch kierunkach, co czyni go idealnym rozwiązaniem dla instalacji prosumenckich wyposażonych w systemy fotowoltaiczne.

• Wielotaryfowość: Wbudowany zegar czasu rzeczywistego (RTC) pozwala na monitorowanie zużycia energii z podziałem na różne strefy taryfowe, co optymalizuje koszty eksploatacji obiektu.
• Komunikacja Modbus RTU: Wyposażenie w port szeregowy RS-485 oraz implementacja protokołu Modbus RTU umożliwiają pełną integrację z systemami BMS oraz systemami zdalnego odczytu danych.
• Port Optyczny: Zgodność z normą EN62056 (IEC1107) pozwala na lokalną konfigurację i odczyt parametrów za pomocą głowicy optycznej.
• Bezpieczeństwo: Konstrukcja obudowy przewiduje możliwość plombowania osłon zacisków wejściowych i wyjściowych, co skutecznie zabezpiecza przed nieautoryzowaną ingerencją i próbami obejścia układu pomiarowego.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania dyrektywy MID (Measuring Instruments Directive), co gwarantuje najwyższą precyzję pomiaru oraz dopuszcza urządzenie do rozliczeń finansowych między dostawcą a odbiorcą energii. Licznik został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi elektronicznych przyrządów pomiarowych, w tym normą EN62056 w zakresie transmisji danych przez port optyczny. Wysoka jakość wykonania potwierdzona certyfikacją zapewnia stabilną pracę w długofalowej perspektywie czasowej.

Zastosowanie

Licznik LE-03MW znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest niezastąpiony w:

• Podlicznikach w budynkach biurowych: Precyzyjne rozliczanie poszczególnych najemców w oparciu o realne zużycie w różnych taryfach.
• Instalacjach fotowoltaicznych: Monitorowanie energii pobranej z sieci oraz energii oddanej (pomiar dwukierunkowy).
• Systemach automatyki budynkowej: Integracja z kontrolerami PLC i systemami SCADA poprzez interfejs RS-485 w celu analizy profilu obciążenia.
• Zakładach produkcyjnych: Kontrola energochłonności poszczególnych linii technologicznych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35). Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody o odpowiednim przekroju, dostosowanym do maksymalnego prądu 80 A, należy wprowadzić do zacisków i dokręcić z momentem zalecanym przez producenta, aby uniknąć przegrzewania się styków. Ze względu na komunikację RS-485, zaleca się stosowanie skrętki ekranowanej przy łączeniu licznika z systemem nadrzędnym. Po zakończeniu montażu i weryfikacji poprawności połączeń, należy założyć i zaplombować osłony zacisków.

FAQ

• Czy licznik LE-03MW posiada certyfikat MID? Tak, urządzenie posiada pełną certyfikację MID, co pozwala na wykorzystanie go jako licznika rozliczeniowego.
• Czy urządzenie wymaga przekładników prądowych? Nie, jest to licznik do pomiaru bezpośredniego w zakresie do 80 A.
• Jakie protokoły komunikacyjne obsługuje licznik? Licznik obsługuje protokół Modbus RTU przez port RS-485 oraz standard EN62056 przez port optyczny.
• Czy licznik mierzy energię oddaną do sieci? Tak, LE-03MW jest licznikiem dwukierunkowym, mierzącym zarówno energię pobraną, jak i oddaną.
