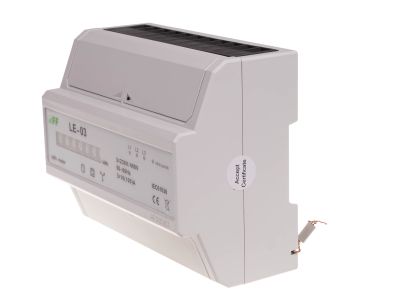

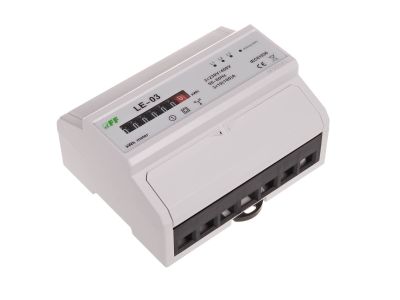

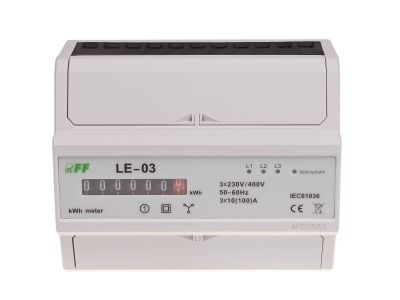

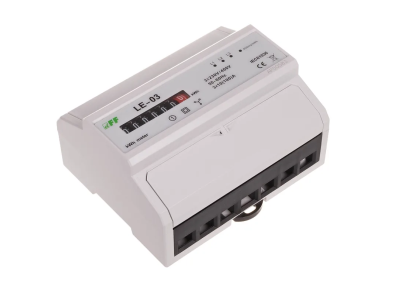

Licznik energii elektrycznej 3-fazowy 100A | LE-03 F&F

Opis i Kluczowe Cechy

Licznik energii elektrycznej LE-03 to statyczny (elektroniczny) wzorcowany wskaźnik zużycia energii prądu przemiennego trójfazowego, przeznaczony do pracy w układzie bezpośrednim. Dzięki prądowi 100A umożliwia pomiar w obwodach o znacznym obciążeniu bez konieczności stosowania przekładników. Specjalny układ elektroniczny generuje impulsy proporcjonalne do pobieranej energii w każdej fazie, a suma impulsów (800 imp/kWh) jest przeliczana na odczyt na mechanicznym liczydle bębnowym z dokładnością do 0,1 kWh.

• Prąd 100A – układ bezpośredni: Pomiar bez przekładników, co upraszcza instalację i redukuje koszty w obwodach trójfazowych o dużym obciążeniu.
• Sygnalizacja LED dla każdej fazy (L1, L2, L3): Bieżący wgląd w pobór energii w poszczególnych fazach – szybkie wykrywanie asymetrii obciążenia.
• Sumaryczna sygnalizacja LED (800 imp/kWh): Wizualne potwierdzenie generowania impulsów – ułatwia kontrolę poprawnej pracy licznika.
• Mechaniczne liczydło bębnowe z ostatnią cyfrą 1/10 kWh: Odczyt zużycia energii bez zasilania pomocniczego, niezależny od zaniku napięcia.
• Wyjście impulsowe SO+ / SO-: Możliwość podłączenia zewnętrznego urządzenia sczytującego (np. modułu komunikacyjnego, sterownika PLC) do zdalnego monitorowania i rozliczania energii.
• Możliwość plombowania osłon zacisków wejściowych i wyjściowych: Zabezpieczenie przed nieautoryzowanym obejściem licznika – istotne w zastosowaniach rozliczeniowych.

Zgodność z Normami

Licznik LE-03 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Jako urządzenie wzorcowane zapewnia legalną metrologiczną kontrolę zużycia energii elektrycznej w obwodach trójfazowych.

Zastosowanie

Licznik przeznaczony jest do bezpośredniego pomiaru energii czynnej w sieciach trójfazowych prądu przemiennego. Sprawdza się w instalacjach wymagających precyzyjnego rozliczania zużycia oraz monitorowania obciążenia faz.

• Pomiar zużycia energii w rozdzielnicach głównych budynków przemysłowych, handlowych i biurowych – do celów rozliczeniowych lub audytu energetycznego.
• Monitoring obciążenia poszczególnych faz w instalacjach o dużym poborze – ułatwia optymalizację rozdziału obciążeń.
• Integracja z systemami automatyki budynkowej (BMS) lub zdalnego odczytu za pomocą wyjścia impulsowego – możliwość zbierania danych do analiz.
• Podliczniki dla dzierżawców lub wydzielonych stref w obiektach wielolokalowych – dzięki plombowaniu zapobiega się nielegalnemu poborowi.

Wskazówki Montażowe

Montaż licznika LE-03 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od wszystkich faz licznika. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski przewodów należy dokręcać momentem zgodnym z instrukcją dołączoną do produktu, a przekrój przewodów dobrać odpowiednio do prądu obciążenia (maks. 100A). Po zakończeniu instalacji zaleca się plombowanie osłon zacisków w celu zabezpieczenia przed ingerencją.

FAQ

• Jak odczytać zużycie energii z licznika? Odczyt dokonywany jest z mechanicznego liczydła bębnowego. Ostatnia, czerwona cyfra oznacza 1/10 kWh (100 Wh). Pozostałe cyfry to pełne kWh. Nie ma konieczności podłączania zasilania pomocniczego do odczytu.
• Czy wyjście impulsowe SO można podłączyć bezpośrednio do sterownika PLC? Tak, wyjście SO+ / SO- generuje impulsy proporcjonalne do pobieranej energii (800 imp/kWh). Można je podłączyć do wejścia impulsowego sterownika, przekaźnika liczącego lub modułu komunikacyjnego – wymagane jest zachowanie polaryzacji i odpowiedniego napięcia/interfejsu zgodnie z dokumentacją urządzenia odbiorczego.
• Czy licznik wymaga zewnętrznego zasilania? Nie. Licznik LE-03 jest zasilany bezpośrednio z mierzonego obwodu trójfazowego. Do poprawnej pracy nie jest wymagane podłączenie żadnego dodatkowego urządzenia – działa samodzielnie jako prosty wskaźnik zużycia.
